中小製造業のカーボンニュートラル、まずはIoTでエネルギー管理を強化せよあらためて取り組む中小製造業のIoT活用(6)

本連載では、あらためて中小製造業がIoT導入を進められるように、成功事例を基に実践的な手順を紹介していく。第6回は、カーボンニュートラルに向けてエネルギー管理を強化するために、電力などのエネルギー情報を設備や製品単位に収集する手順と管理のポイントを解説する。

» 2025年06月13日 08時00分 公開

 前回は品質管理の強化を行うためにIoT(モノのインターネット)とBIツールの組み合わせで不具合発生の要因特定を行い是正措置につなげることや、工程能力指数を見ながら製造条件の変化点を見ていくことで、問題発生の防止につなげる方法について解説しました。

 今回は、カーボンニュートラルに向けてエネルギー管理を強化するために、電力などのエネルギー情報を設備や製品単位に収集する手順と管理のポイントを解説します。

⇒連載「あらためて取り組む中小製造業のIoT活用」バックナンバー

1.エネルギー管理の目的と強化のポイント

 日本政府は2030年に2013年比でGHG(温室効果ガス)排出量を46%削減するとともに、2050年にGHG排出量を実質ゼロにするカーボンニュートラルの達成を目標に掲げています。国内企業も、大企業や中堅/中小企業を問わずGHG排出量の削減とカーボンニュートラルを求められている状況にあります。

 企業のカーボンニュートラルに向けた主な取り組みには以下のようなものがあります。

  1. 電力の計測と削減
  2. 再生エネルギーの活用
  3. 再生材の活用
  4. 他企業からのカーボンクレジットの購入

 今回は中小製造業のカーボンニュートラルの第一歩となる「1.電力の計測と削減」の方法について説明します。

2.電力消費量の把握と対策

(1)電力消費量の把握

 電力の消費量は、工場の棟や階、区画ごとには把握できていることが多いですが、使用している機器ごとには把握できていないのが一般的です。このことが、電力の削減に向けた最適な取り組みを実施できない要因になっているのです。

(2)対策

 どの機器にどれだけ電力を消費しているのかを把握できるようにして、電力が無駄にかかっているところやたくさん消費している箇所に着目して電力を減らすための活動を行います。

3.エネルギー管理推進手順

(1)電力の情報収集

  1. まず電力消費の除隊を把握するために、電力を計測したい機器に電流測定用のセンサーを設置します。基本的にはクランプ式電流センサーを設備の電源ケーブルに設置することで電流値が測定できます
  2. クランプ式電流センサーからは電流値のデータがアナログで出力されます。このアナログ出力をA-D変換(アナログデジタル変換)した値を記録します。
  3. 電流値を一定時間計測して時間単位電力量(Wh)を算出します
    • 時間単位電力量(Wh)=電力量(W)の測定時間の和
    • 電力量(W)=電流値(A)×電圧(V)
    • 電圧は固定値を使用
  4. 上記の3.で算出した電力量から契約している電気料金を基に金額に換算して分析します

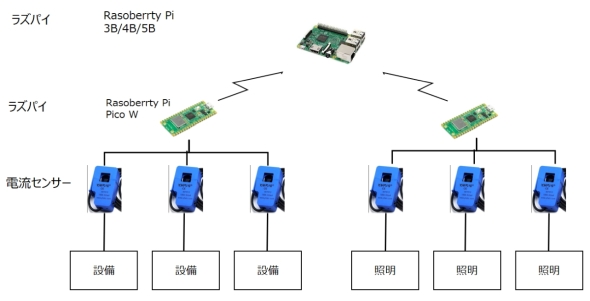

図1 図1 電力測定機器と収集デバイスの構成例(ラズパイ使用)[クリックで拡大]

(2)電力削減の手順

 電力消費量の多い箇所が分かった場合の主な解決方法は次の通りです。

  1. 建屋の照明に蛍光灯を使用していて電力消費量が多い場合、LEDに置き換える
  2. 古い設備を使い続けている場合、省電力の機器に更新する
    ※ただし、設備更新に伴う生産性や省人効果も踏まえて効果測定をした上で投資判断を行うこと
  3. 大型の電源設備を使って電力を供給する方式から、コンパクトな電源設備を複数台組み合わせる方式に変更する

 電力量データの収集では、センサーや収集用の機器に低価格なものを使用することでより多くの設備に設置してもトータルコストを抑えられます。

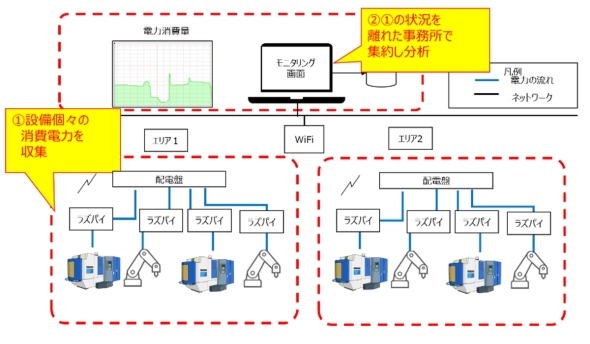

図2 図2 設備ごとの電力量データの収集イメージ。[クリックで拡大]

 これらの取り組みは全ての設備で同時に行う必要はありません。ある建屋で現状把握の段階で設置して測定を行い、対策を立てた後で改善後の測定をして改善効果を明確にしてから、別の建屋で実施するといった形で使いまわしていく方法も取れます。



 このような設備ごとのエネルギー管理を行うことで、想定外の電力消費が発生していることが分かります。ぜひ実施してください。(次回に続く)
