LMガイド4本使いの場合

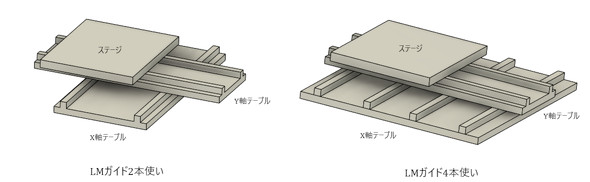

　図21にLMガイド4本使いの場合を示します。図20のケースAとBを比較しても、剛性は2倍にしかなりません。ケースCとDでも、その増加は2倍にとどまります。ということは、図21右図に示すようにLMガイドの本数（図の場合は4本）を増やしても、効果はあまり期待できません。

　しかし、筆者の場合、LMガイド4本使いの設計をしたことがあります。

図21　LMガイド4本構成が必要になった例［クリックで拡大］

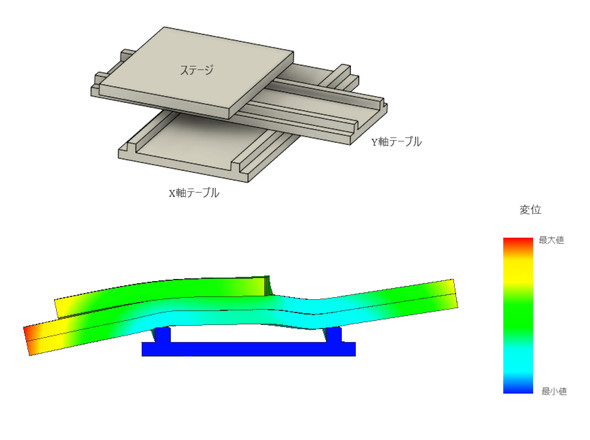

　図22に、LMガイド2本構成で、ステージが端の方にあり、Y軸テーブルを急加速した場合を示します。ステージの質量はそこそこあるので、急加速するとステージとY軸にかなりの慣性力が発生します。

図22　LMガイド4本構成が必要になった例［クリックで拡大］

　この慣性力は、図22のようにY軸を変形させます。問題になったのは、ステージ端部の上下方向の変位です。精密な加工をする場合、ステージの上下方向変位はワークと加工装置との距離を変動させます。この変動量が無視できなかったため、LMガイド4本使いとしました。

　しかし、4本使いの場合でも、X軸テーブルのヨーイング剛性は2倍程度にしかならない点には注意が必要です。

X軸テーブルの剛性の実験結果

　図20を見て、LMブロック2個使いと4個使いでヨーイング剛性に131倍もの差があることに、「おい、ホントかよ」と思われた読者もいるかと思います。そこで、実験データを紹介します。

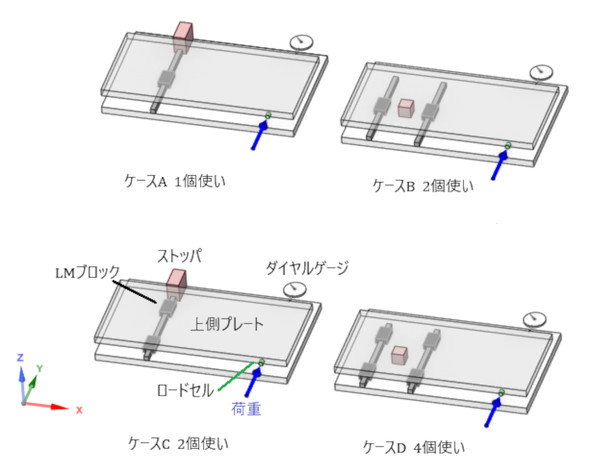

　図23にLMガイド剛性試験の条件を示します。LMブロックは上側プレートにボルト締結されています。フォースゲージを介して上側プレートに荷重をかけ、その変位をダイヤルゲージで読み取りました。

図23　LMガイド剛性試験［クリックで拡大］

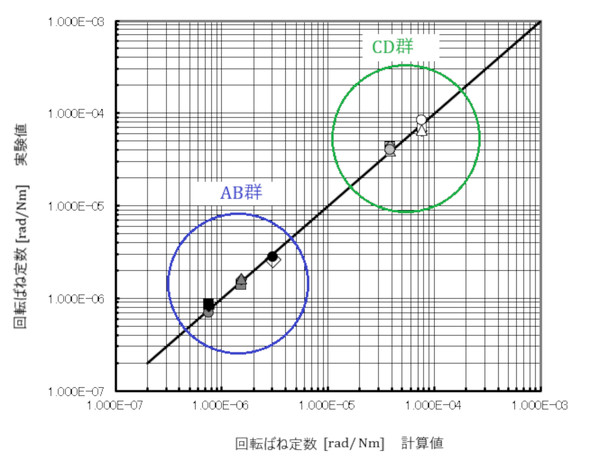

　図24にLMガイド剛性試験結果を示します。横軸に前述した計算値、縦軸に実験値を示しており、両者はよく一致しています。AB群のプロットはケースAとケースBで、LMブロックの取り付け位置をいろいろ変えて測定を行っているため、プロットは2個ではなくたくさんあります。CD群のプロットはケースCとケースDで、AB群とCD群ではばね定数が2桁近く違っていることが分かります。

図24　LMガイド剛性試験結果［クリックで拡大］

　これらはヨーイング剛性に関するものですが、ピッチング剛性についてもデータを測定しており、同じことが言えます。ローリング剛性に関しては実験しておりませんが、多分同じだと思います。

　LMガイドを使ったXYテーブルにおいて、LMブロックのレイアウトが違えばテーブルの剛性が大きく異なることがご理解いただけたでしょうか。テーブル剛性が低いと、単に荷重に対する変位が大きくなるだけではありません。サーボモーターとボールねじを使ったXYテーブルでは、サーボ系のゲインを大きくするとサーボ系が発振しやすくなります。そのため、ゲインを大きくできず、素早い動作も期待しにくいのです。後者の方が問題は深刻だと考えます。

　ここでも「失敗事例」と書きましたが、今回ご紹介した図13のレイアウトは、実際に設計して失敗したものではなく、設計しそうになった段階で事前に防いだ例です。ただし、前述した考え方で振動問題を起こした機械を救った例は、これまでにもいくつか紹介していますし、これからも紹介できるかと思います。次は、このようなヨーイング剛性を予測するXYテーブルの有限要素法解析の実例をご紹介します。

高橋は夏休みの宿題どうやったの？

　図2のフィードバック系のところで、夏休みの宿題を例にしました。では、筆者である高橋の小中学生時代の夏休みでは、フィードバック系は正常に機能していたのでしょうか。少し違います。夏休みの宿題と冬休みの宿題は、通知簿をもらった終業式の日のうちに全てやってしまうので、フィードバック系は機能しませんでした。「では、作文はどうするの？」という疑問が浮かびますね。その日に書いちゃうんです。　（次回へ続く）
