LMブロック2個使いの場合（その1）

　では、LMブロック2個使いの場合の1つ目のケースを検討しましょう。図13に示すようにLMガイドが平行に設置されていて、LMガイド1本当たり1個のLMブロックが使われている場合です。「こんな設計しないよ」とお考えの読者の方がおられると思いますが、メカ設計でスペースに収まらない場合など、たまにこのような設計があります。図14にLMガイドブロックに発生するモーメントを示します。

図13　LMブロック2個使い（その1）［クリックで拡大］

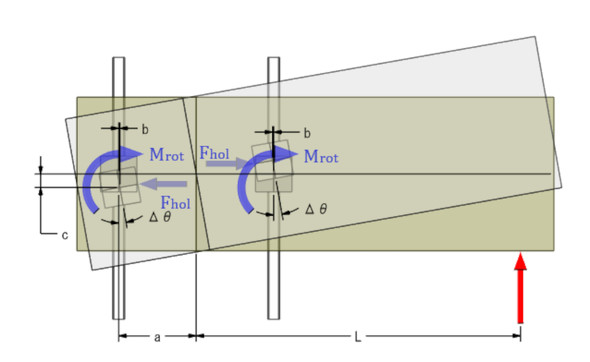

図14　LMガイドブロックに発生するモーメント：LMブロック2個使い（その1）［クリックで拡大］

　2つのLMブロックにはモーメントM_rotが生じます。ホリゾンタル荷重はというと、荷重方向に若干のLMブロック変位があるので、ホリゾンタル荷重F_holが発生します。中心O周りのモーメントのつり合いは次式で表せます。

式2

　b、cの寸法は次式となります。

式3

式4

　ホリゾンタル荷重は「ばね定数×変位量」、モーメントは「ばね定数×回転角」でした。これらは次式で表せます。

式5

式6

　式5と式6を式2に代入すると、テーブルのモーメントのつり合いは次のようになります。

式7［クリックで拡大］

　1−cosΔθのマクローリン展開は次式でしたね。

式8

　Δθは微小角なので、1−cosΔθは無視しようとの発想があるのですが、第1項のk_linearは第2項のk_rotの1万3000倍だったことを考えると、無視できないかもしれません。少し数値を代入してみましょう。表1に数値代入例を示します。モーメントのつり合い式（式7）の右辺第2項は第1項の1429倍大きいので、やはり1−cosΔθは無視してよさそうです。すると、次のようになります。

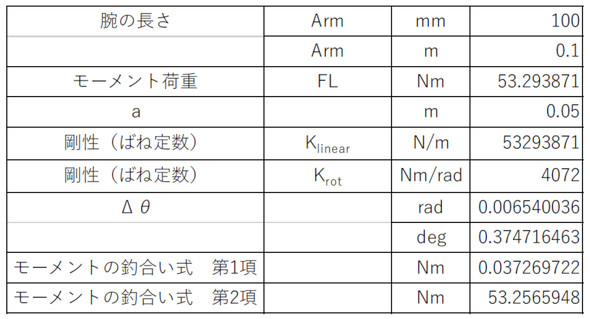

表1　数値代入例

式9

　上式をモーメントのつり合い式に代入すると、次式となります。

式10

　後の説明のために、Δθの表記をΔθ_case1に変えます。

式11

　LMブロック1個使いの場合と比べると、回転角は半分となりました。単に回転剛性が2倍になったにすぎません。図13においてスパンを大きくすれば剛性が上がるのではないかと考えられたのですが、スパンをいくら大きくしても剛性は2倍です。残念な結果ですが、後述する実験で確認済みです。

　かつて図13のような設計案の相談があり、シミュレートしたところ前述した結果となったので、LMブロック4個使いを提案しました。しかし、スペースがないとのことです。そこで、LMを小型のものにしてでもLMブロック4個使いにすべきと話をして、そのような設計変更をしたことがあります。
