メカトロ機器を素早く動かしたい！ LMガイドの剛性をCAEでどう再現する？：冴えない機械の救いかた（13）（1/2 ページ）

本連載「冴えない機械の救いかた」では、メカ設計の失敗事例を題材に、CAE解析や計測技術を用いて、不具合の発生メカニズムとその対策を解説していく。第13回は、前回取り上げたLMガイドの剛性を有限要素法解析に反映する方法を紹介する。LMガイドの回転剛性を等価なばねモデルとして表現し、実験との比較によってモデルの妥当性を検証した上で、1軸テーブル全体のモーダル解析まで取り上げる。

[高橋良一／ＲＴデザインラボ 代表，MONOist]

　前回では、LMガイド（直動ガイド）のレイアウトについてお話ししました。

　今回は、LMガイドの剛性を反映した1軸テーブルの有限要素法解析を紹介します。前回の記事は少し長かったので、今回は少し短めです。

⇒「連載バックナンバー」はこちら

LMガイドの剛性をCAEモデルで表現しよう

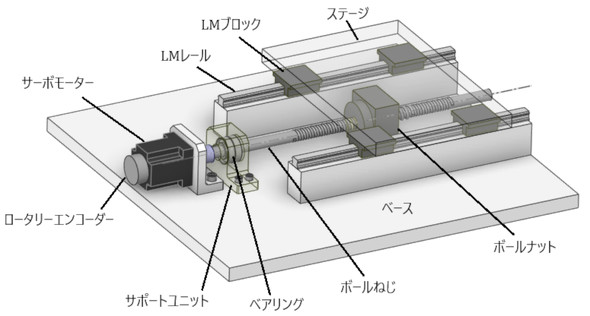

　1軸テーブルの有限要素法解析については過去の記事で述べたので、ここでは要点だけ紹介しましょう。図1に1軸テーブルを再掲します。

図1　1軸アクチュエーター：1軸テーブル［クリックで拡大］

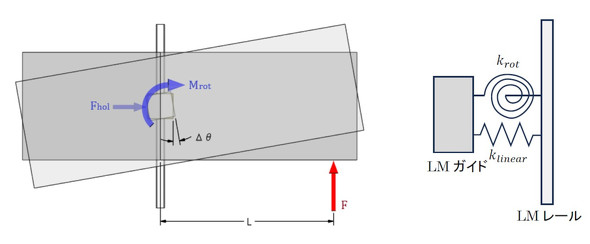

　LMガイドのホリゾンタル荷重とヨーイングモーメントに対する剛性を、有限要素法でどのようにモデリングしたのかを説明します。まず、図2にLMブロック1個使いの場合を再掲しておきます。

図2　LMガイドブロックに発生するモーメント［クリックで拡大］

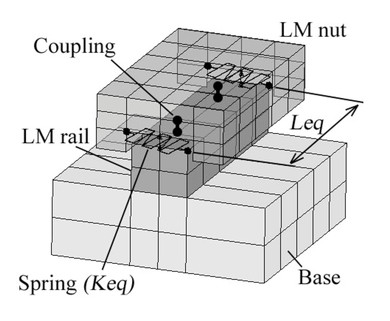

　当時の有限要素法ソフトでは回転ばねを直接モデリングできなかったため、2本のばね（ばね定数K_eq）で表現することにしました。図3にそのモデルを示します。「Coupling」は節点をつなぐ要素です。このモデルでは、Couplingでつないでいるため、ピッチングモーメントに対する剛性は無限大となります。一方、Couplingにはモーメントを伝える能力がないので、ローリングモーメントに対する剛性はゼロです。

図3　LMガイドの有限要素法モデル（参考文献［1］）［クリックで拡大］

　ホリゾンタル荷重に対するばね定数はk_linearで、Spring（K_eq）は2つあるため、K_eqは次式としなければつじつまが合いませんね。

式1

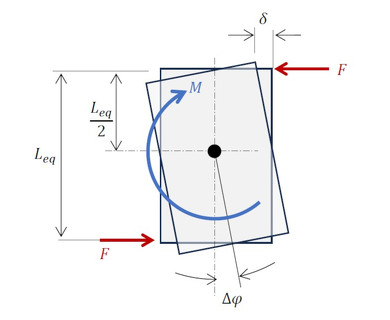

　2本のばねの間隔L_eqを求めましょう。これはLMブロックの実際の長さではなく、等価的な長さです。LMブロック中心周りのモーメントのつり合いを考えます。図4に力、モーメント、変位量、回転角を示します。

図4　等価的なLMブロックに作用する力、モーメントと変位量、回転角［クリックで拡大］

　モーメントのつり合いは次式で表されます。

式2

　ばね定数の定義から、次式が成立します。

式3

式4

　上式を式2のモーメントのつり合い式に代入します。

式5

式6

　変位量と回転角には以下の関係があります。

式7

　上式を式6に代入し、L_eqを求めます。

式8

式9

式10

　以上から、等価的なLMブロックの長さは次式で求められます。

式11

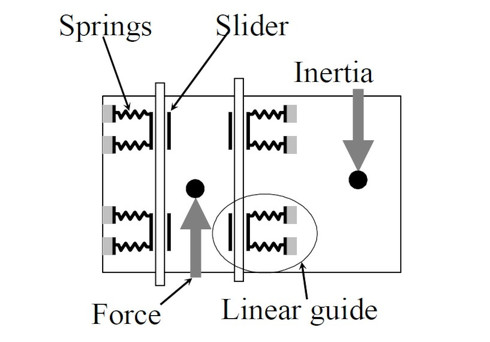

　LMブロックは4個使いなので、解析モデルは図5のようになります。

図5　1軸テーブルの解析モデル（参考文献［1］）［クリックで拡大］
