【レベル14】生成AIを味方に、3D CADを使いこなそう！：テルえもんクエストII（14）（3/3 ページ）

[小原照記／いわてデジタルエンジニア育成センター，MONOist]

問スター（15）を攻略せよ！

　ここまで3D CADにおけるAIの活用方法を紹介してきましたが、現時点では、複雑な形状をAIだけで作成するのは困難です。複雑な形状を3D CADで正確に作成するスキルは、メカ設計者にとって引き続き欠かせません。必要なスキルを身に付けるため、問スターに挑戦していきましょう。

　それでは、前回（レベル13）の最後に登場した問スター（15）を、新しいアイテムも活用しながら攻略していきます。まずは、図面を確認します（図5）。

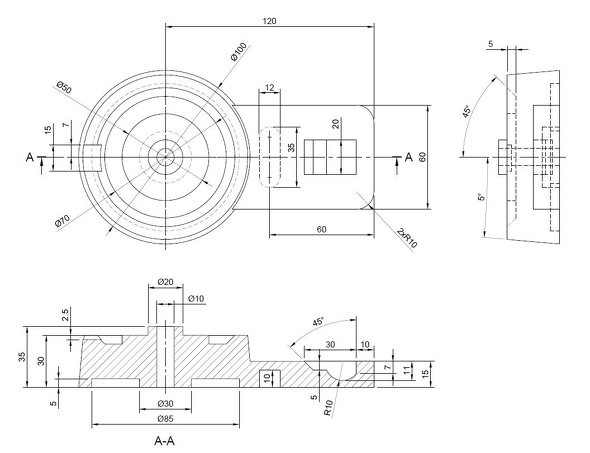

図5　問スター（15）［クリックで拡大］

　2D図面に描かれた実線と隠線を読み取り、表側にある形状なのか、裏側にある形状なのかを確認しながら作成していきましょう。これまでの連載でも伝えてきた通り、2D図面に記載された寸法値のみを使用して3Dモデルを作成してください。

　どうしても倒せない（分からない）場合には、テルえもん直伝の攻略法動画（動画1）を参考にしてください。

動画1　問（モン）スターを倒せ（15）！【3D CAD：Autodesk Fusion】MONOist連載「テルえもんクエストII（14）」

問スター（16）があらわれた！

　ここで、新たな敵の登場です。今回の問スター（16）は、

AIを活用して、椅子の3Dモデルを作成せよ！

です。

　今回紹介したアイテムを活用して、すてきな椅子を設計してみてください。

　問スター（16）の倒し方の手順と、テルえもん直伝の攻略法動画は、次回お届けします。それでは、次のクエストでまたお会いしましょう！　（レベル15へ続く）

⇒ 連載バックナンバーはこちら

筆者プロフィール

小原照記（おばら てるき）

いわてデジタルエンジニア育成センターのセンター長、3次元設計能力検定協会の理事長も務める。3D CADを中心とした講習会を小学生から大人まで幅広い世代の人に行い、3Dデータを活用できる人材を増やす活動をしている。また企業の困り事に対し、デジタルツールを使って支援している。人は宝、財産であると考え、時代に対応する、即戦力になれる人財、また、時代を創るプロフェッショナルな人財の育成を目指している。優秀な人財がいるところには、仕事が集まり、人が集まって、より魅力ある街になっていくと考えて地方でもできること、地方だからできることを考えて日々活動している。
