【レベル13】3Dスケッチと座標系で文章指示モデリングを攻略せよ！：テルえもんクエストII（13）（5/5 ページ）

[小原照記／いわてデジタルエンジニア育成センター，MONOist]

13．線分Aを中心軸に持つ直径60mmの円柱形状を作成し、ソリッドモデルLから除去しなさい。これを「ソリッドモデルM」とする。

　手順1で作成した「線分A」を使用して、直径は違いますが、手順2のときと同様に円柱形状を作成し、「ソリッドモデルL」から除去します。ここでも高さの値は数値で直接指示されていませんので、手順2と同じ考え方で形状を作成していきましょう。

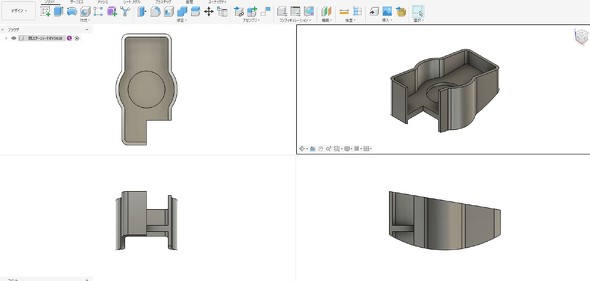

図15　円柱形状で除去した「ソリッドモデルM」［クリックで拡大］

14．ソリッドモデルMの体積と重心を計測し、回答しなさい。

　3D CADに搭載されている機能で、体積と重心を計測します。指示通りにモデリングできていれば、以下の値になります。ただし、3D CADやモデリング方法の違いによって多少の誤差が出るかもしれません。

• 体積：242,252.2mm³
• 重心：X＝56.0mm，Y＝65.2mm，Z＝5.3mm

　どうしても倒せない（分からない）場合には、テルえもん直伝の攻略法動画（動画1）を参考にしてください。

動画1　問（モン）スターを倒せ（14）！【3D CAD：Autodesk Fusion】MONOist連載「テルえもんクエストII（13）」

問スター（15）があらわれた！

　なかなか手ごわい問スターでしたね。ホッとするのもつかの間、次の問スターがあらわれました。問スター（15）に挑戦してみましょう。

　今回は、2D図面から3Dモデルを作成する問スターです。

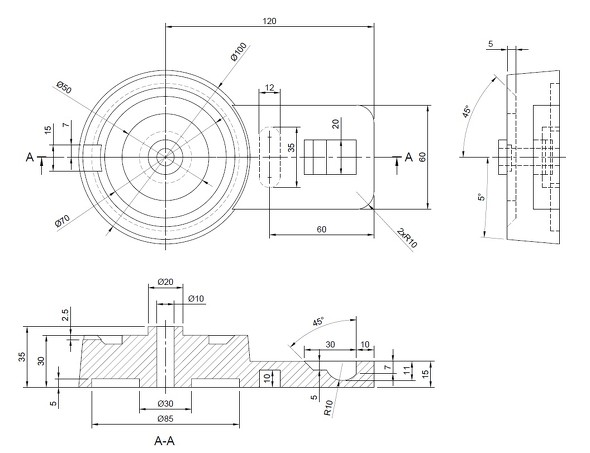

図16　問スター（15）［クリックで拡大］

　問スター（15）の倒し方の手順と、テルえもん直伝の攻略法動画は、次回お届けします。それでは、次のクエストでまたお会いしましょう！　（レベル14へ続く）
