　表4にホリゾンタル荷重による変位量δ_linear、表5にヨーイングモーメントによる変位量δ_rotを示します。同じ荷重なのに、ホリゾンタル荷重による変位量10［μm］に対し、ヨーイングモーメントによる変位量は1309［μm］となり、約130倍の違いがありました。原稿を書きながら、やっぱりこうなるよなと思いました。

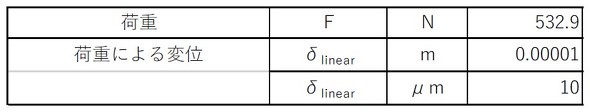

表4　ホリゾンタル荷重による変位量δ_linear［クリックで拡大］

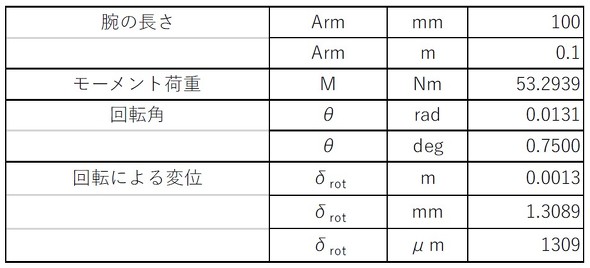

表5　ヨーイングモーメントによる変位量δ_rot［クリックで拡大］

　「おい、ホントかよ」という気分になられた読者もおられると思うので、ラフな検算をしましょう。

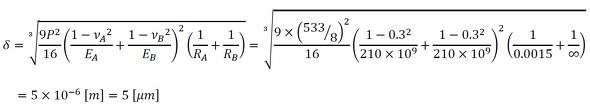

　ボールは8個なので、ボール1個当たりのホリゾンタル荷重は全体の8分の1となり、ボールのつぶれ量は式15となります。

式15［クリックで拡大］

　LMブロックの変位量は、上記つぶれ量の倍なので10［μm］ですね。

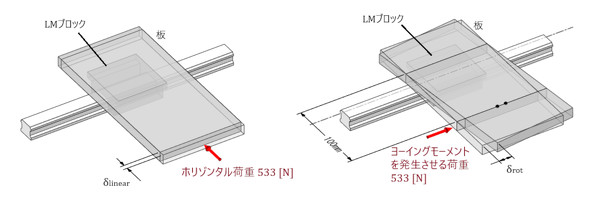

　今度は回転角の検算です。一番端のボールだけがあると仮定しましょう。図10から、ヨーイングモーメントを発生させる腕の長さは0.1［m］ですね。ヨーイングモーメントは式16となります。

式16

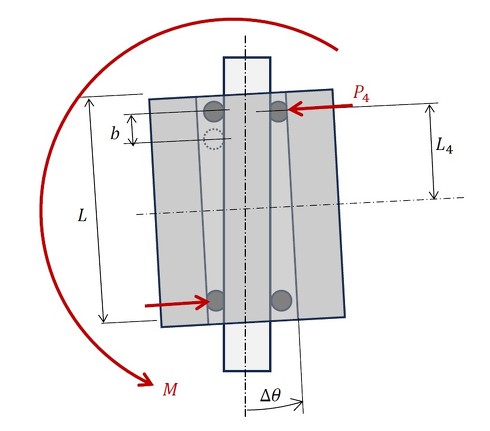

　図11に、一番端のボールだけがある場合を示します。ボールのピッチを4［mm］とすれば、L₄＝14［mm］＝0.014［m］となり、中心回りのモーメントのつり合いは式17となります。

図11　一番端のボールだけある場合［クリックで拡大］

式17

　ボールに作用する荷重P₄は式18となります。

式18

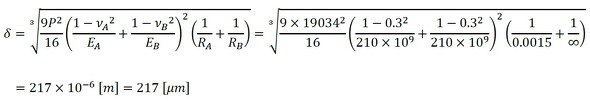

　ボールのつぶれ量は式19で表されます。

式19［クリックで拡大］

　LMブロックの回転角は、上記のつぶれ量を2倍してL₄で割ればよいですね。

式20

　ばね定数はモーメント÷回転角でした。

式21

　radは無次元量なので省略できますが、あえて書いておきました。

　では、中心から100［mm］の位置の変位は式22となりますね。

式22

　前述した回転による変位量の倍ちょっととなりました。ボール2個しか荷重を支えていないので、こんなところでしょう。つまり、オーダーは合っていて、計算間違いはなさそうです。

　ここで驚愕の事実があります。以下です。

LMガイドはモーメント荷重に対しては垂直荷重に比べて100倍以上柔らかい。

　最初に面接触とボールを使った接触の剛性は2桁程度後者が小さいと書きました。それに加えて、LMガイドのモーメント荷重による剛性はあと2桁小さいということになりました。

　実は、LMブロックの口開きも考慮する必要がありましたが、結論は変わらないので省略しました。LMガイドの剛性データ（ばね定数）は、メーカーに聞いていただければ簡単に教えてくれるので、前述した計算は不要です。

　次回は、LMガイドのレイアウトをいろいろ変えたときの、1個使い、2個使い、4個使いの剛性について、失敗事例を交えてお話ししましょう。　（次回へ続く）
