(ii)入れ子金型(はめ込み型)

 入れ子金型は、図17に示すようにダイブロックに直接キャビティを形彫りしないで、入れ子に形彫りを施して、これを主型にはめ込んで金型を組み立てる。

 金型材料は、溶湯に直接触れる箇所の入れ子、中子、湯道などにダイス鋼を用い、主型などは炭素鋼を用いて金型費用を安価にすることができる。また、金型を分割することによって分担製作が可能で、熱処理歪を少なくできるなどの利点があり、現在用いられているダイカストの金型のほとんどはこの形式である。

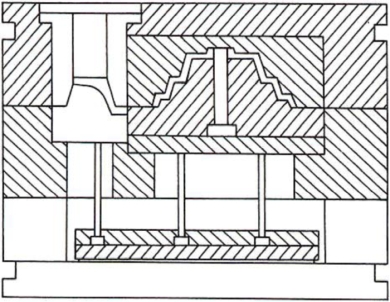

図17 図17 入れ子金型(はめ込み型)の構造[クリックで拡大] 出所:武藤一夫、高松英次「これだけは知っておきたい金型設計・加工技術」

 図18に入れ子金型による製品の一例を示す。

 汎用の2サイクルエンジンで、ゴーカートや発電機、芝刈用発動機などに用いられる。製品重量を軽減するため、リブやボスによる強度の補強が見事に行われているのが理解できよう。

図18 図18 入れ子金型による2サイクルエンジン製品[クリックで拡大] 出所:武藤一夫、高松英次「これだけは知っておきたい金型設計・加工技術」(日本精機提供)

(iii)ユニット金型

 ユニット金型は、共通主型金型と狭義のユニット金型に分かれる。

 共通主型金型は、標準の主型を作っておき、それに合うように入れ子を設計するか、あるいは製品の種類別に標準的な主型を製作しておく。また、入れ子を交換しても精度を出すために、主型と入れ子それぞれ独立に精度を出しておく。図23は、ビン型金型の一例を示したものだが、入れ子を交換した場合に押出ビンの穴の位置が変わるので、可動型の裏を抜いてあり、入れ子のビンの座を受けるために可動入れ子の底に1枚板を敷いてある。金型の製作費は安価だが、鋳造入れ子を入れ替るのに工数がかかる。

図19 図19 共通主型金型におけるビン型金型の一例[クリックで拡大] 出所:武藤一夫、高松英次「これだけは知っておきたい金型設計・加工技術」

 狭義のユニット金型は、主型に挿入する入れ子部分は、それだけでほぼ金型の機能を持つユニットとし、主型を機械に取り付けたまま、簡単に他のユニットに替えられるようにした金型で、交換時間が少なくて済む。

 ユニット金型の製品部は、製品部の入れ子のみで小さな合せビンがあり、これに押出し板のみ付いたものをそのまま横から入れ込んで、ツメで止める。図20にユニット金型を示す。

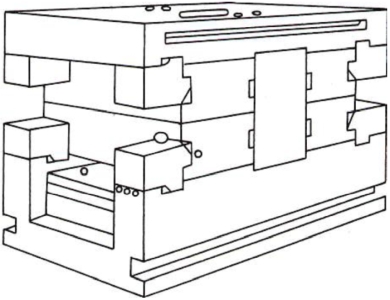

図20 図20 ユニット金型[クリックで拡大] 出所:武藤一夫、高松英次「これだけは知っておきたい金型設計・加工技術」

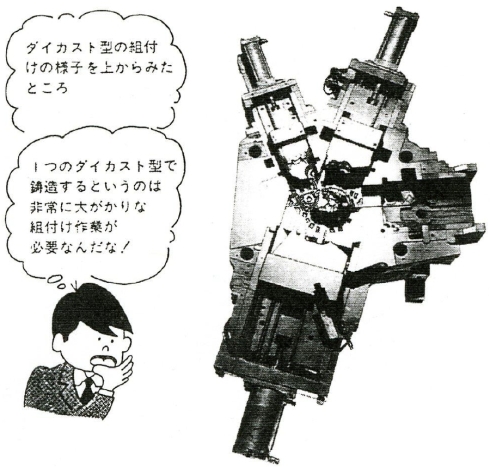

 図25は、ダイカスト型の組み付けの様子を上から見たものである。金型の大きさに比べ、他の型締装置など非常に大掛かりな組み付け作業が必要である。

図21 図21 ダイカスト型を組み付けした様子[クリックで拡大] 出所:武藤一夫、高松英次「これだけは知っておきたい金型設計・加工技術」(日立金属提供)


 次回は、ダイカスト工程をさらに深掘りして解説する。(次回に続く)
