3本でもつ設計をすれば問題解決

　この章を読んだら、このシリーズを読むのをやめて設計に戻ってもいいと思います。

　ねじ谷底で応力集中が発生しているボルトの疲労限度が分かったので、ボルト3本でもつように設計すれば、ボルトは疲労破断しないという考え方です。ただし、ギリギリの強度で機械を作ったら破断確率は50［％］なので、2倍以上のマージンは必要です。

　この方法は、有限要素法ソフトの接触要素が普及していなかったころに筆者が採用していた方法で、ボルト10本構成の打ち抜き金型のボルト破断事例を解決した実績があります。

　高校幾何を思い出しましょう。図14に2点を通る平面と3点を通る平面を示します。2点を通る平面は、その2点を通る軸を中心に回転できるので平面を定義できません。一方、3点を通る平面は回転できないので平面を定義できます。

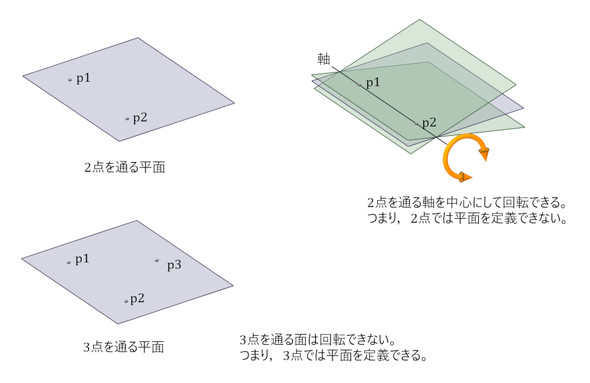

図14　2点を通る平面と3点を通る平面［クリックで拡大］

　以上の理由から、「ボルト3本でもつように設計すればボルトは疲労破断しない」と筆者は主張します。なんというロジックの飛躍でしょうか。でも、自由にCAE解析ソフトを使えない読者も多いと思うので書いておきました。

　実際の設計現場ではボルトは偶数本で設計すると思うので、4本以上になるでしょう。見栄えの都合でボルトの数を10本にしてもいいと思いますが、疲労強度計算ではボルトは3本だとします。

　つまり、荷重振幅を3で割り、それをボルトの有効断面積で割った応力（応力振幅）が、平均応力と切欠係数を考慮した疲労限度より十分小さければ「よし」とする考え方です。この手順を図15にしました。

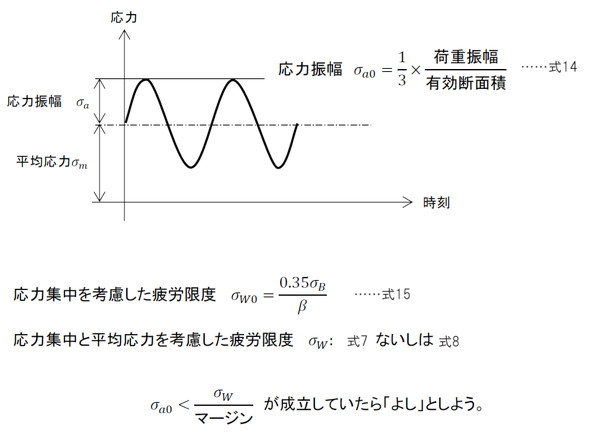

図15　ボルト3本方式の計算手順［クリックで拡大］

　図16、図17に設計例を示します。

　図16左図のように、荷重の作用線と各ボルト軸までの距離はなるべく等しくする必要があります。荷重の作用線が偏っている場合を考えましょう。この場合、荷重の作用線に近い側のボルトへ荷重が集中するので、その側のボルトを4本にする必要があります。

　荷重が集中する側を4本、反対側を2本とした結果、図16右図のように必要なボルト数は4本＋2本となります。しかし、強度計算はボルト3本で実施します。

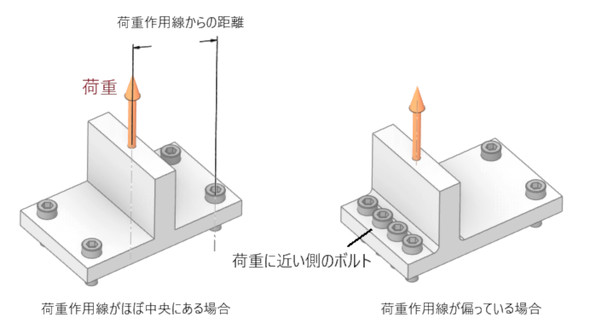

図16　ボルト3本発想の設計例（1）［クリックで拡大］

　図17では、下側のボルト近傍はブラケットが壁を押し付けているので、このボルトは勘定に入れません。上側のボルトを4本にします。

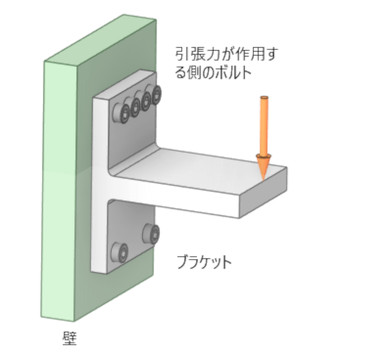

図17　ボルト3本発想の設計例（2）［クリックで拡大］

　以上、簡単な設計法を説明しました。

　今回はこの辺にしましょう。ここから先は、より厳密にボルトの金属疲労を予測する方法を述べます。例えば、ボルトが定められたトルクで締結されているときの許容繰り返し荷重や、ブラケットなど被締結体の形状が複雑な場合のボルト疲労強度の考え方などです。

　あと、「ボルトが16本だからといって許容荷重は16倍にならない」ことを力説します。　（次回へ続く）
