直動パーツフィーダー不具合をばね−マス系で読み解く：冴えない機械の救いかた（3）（4/4 ページ）

[高橋良一／ＲＴデザインラボ 代表，MONOist]

「オイ、糸魚川の件、忘れていないか」

　機械の挙動が再現しない理由は説明しました。しかし、「糸魚川の件はどうなったのか」と読者の方はお思いでしょう。図8に、第1回で示した振動しているお皿に載っている角砂糖に作用する力を示します。角砂糖が前進する理由は、「お皿の移動方向によって角砂糖に作用する摩擦力が変化するためだ」と述べました。

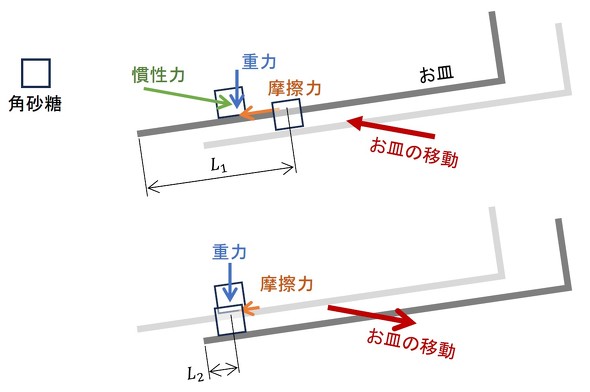

図8　振動しているお皿に載っている角砂糖に作用する力［クリックで拡大］

　今、式11の変位でお皿が振動しているとしましょう。

式11

　角砂糖に作用する摩擦力は、慣性力が主たる理由であるといえます。そして慣性力は加速度に比例します。では、お皿の加速度を計算しましょう。「2階微分」ですね。

　2階微分ですが、勤めていたときに社内的な報告書で「2階微分」と書いたところ、査読された方（かなり偉い人）から「2回微分」ではないかとの指摘がありました。これ、間違いを説明すると査読された方の気分を害するのではないかと思い、文章をかなり変えて、2階微分という単語が出てこないように書き換えたことがありました。

式12

　成田空港、つまり糸魚川の東側の電源周波数は50［Hz］です。変位振幅Xを0.001［m］とすると、加速度振幅は（2πf）²Xであり、97.7［m/s²］です。

　次に、糸魚川の西側の電源周波数は60［Hz］です。同じ変位振幅でパーツフィーダーを動かしたら、142.12［m/s²］の加速度となります。1.44倍の加速度なので、慣性力も1.44倍となり、角砂糖が必要量以上に供給されてしまいます。

　それでは都合が悪いので、ボリュームを絞って同じ加速度にします。60［Hz］で同じ加速度となる変位振幅は0.00069［m］です。これは1.44分の1、つまり0.69倍となります。

　お皿の変位振幅が小さくて済むのだから、ボルトに作用する繰り返し荷重振幅も減ります。この結果、糸魚川の西側のパーツフィーダーは全然大丈夫だったということです。表1にまとめます。

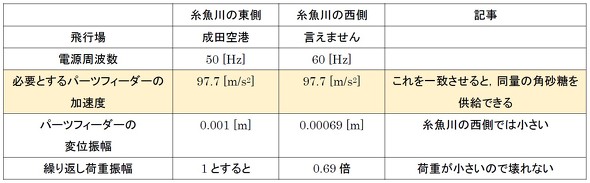

表1　糸魚川の東側と西側でのパーツフィーダーの違い［クリックで拡大］

次は全然毛色の違う話をします

　次回は、全然毛色の違う話をします。本命馬と穴馬が逆転したとか、ミイラ取りがミイラになった（ミイラになった方、ゴメンなさい）という話です。お楽しみに！　（次回へ続く）
