　東レは2025年12月19日、次世代の半導体パッケージに使用するガラスコア基板において、再配線層の微細加工と貫通ビア電極（TGV）の樹脂充填（じゅうてん）を同時に達成する「ネガ型感光性ポリイミドシート」を開発したと発表した。現在サンプルを提供中で、2026年度の量産開始を目指して基板メーカーで評価を進めている。

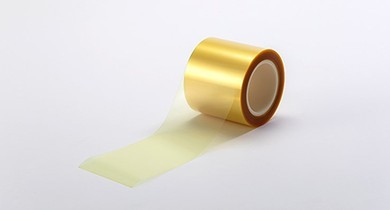

ネガ型感光性ポリイミドシート出所：東レ

　今回開発したポリイミドシートは、フォトリソグラフィー加工を用いてネガ型感光性ポリイミド技術を適用し、未露光部での光反応性を抑える樹脂設計とした。これにより、厚み10μmで直径10μmのビア加工が可能になった。さらに、ポリイミドの樹脂設計により熱硬化時の加熱収縮をゼロに、弾性率を従来の約3分の2に抑えて熱応力を低減。ガラスコア基板加工時のガラス割れを抑制する。

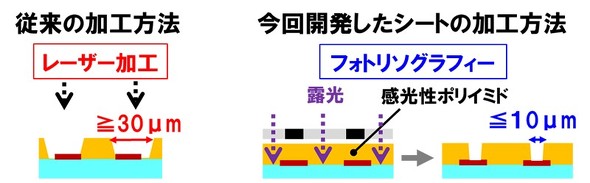

従来のレーザー加工方法と今回開発したフォトリソグラフィー加工方法［クリックで拡大］出所：東レ

直径10μmビア加工後の断面写真出所：東レ

　また、ガラスコア基板のプロセスコストを低減するため、TGVの側壁部分にのみ銅めっきを施すコンフォーマルめっきを組み合わせた。シートの溶融粘度を従来品比で約100分の1に低減する設計とし、コンフォーマルめっきしたTGVに通常の加熱ラミネートプロセスで樹脂を充填できるようにした。

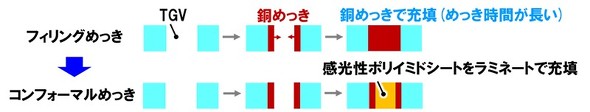

TGVの加工プロセス［クリックで拡大］出所：東レ

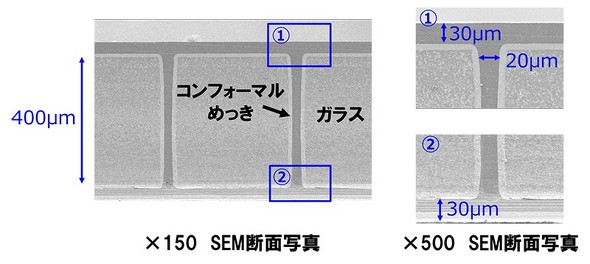

TGVを充填した後のガラスコア基板断面SEM写真［クリックで拡大］出所：東レ

　生成AI（人工知能）の急速な進化により、データセンター向け半導体の高性能化が求められ、チップの高集積化による基板の大型化と高密度配線が進んでいる。サイズの自由度や電気特性に優れるガラスコア基板が注目を集めているが、従来のレーザーで加工する方法では再配線層の微細加工が難しく、熱応力によるガラスの割れが課題となっていた。

⇒その他の「材料技術」の記事はこちら

東レが廃棄ガラス繊維強化PPS樹脂のリサイクルプロセスを欧州で構築
東レは、欧州で射出成形工程により廃棄されるガラス繊維強化PPS樹脂のリサイクルプロセスを確立した。バージン原料で製造した射出グレードに比べて90％以上の機械強度を確保したほか、カーボンフットプリントを約45％削減できる。
東レが海水淡水化用RO膜を一貫生産できるサウジアラビア初の企業に
東レが、サウジアラビアの子会社で海水淡水化用RO膜の新工場を増設し、同製品の製膜から組み立てまでを一貫して行え、生産できる体制を構築した。
東レがオレフィン系長繊維不織布の新シリーズ発売　10億円の事業規模目指す
東レは、オレフィン系長繊維不織布「ARTORAY（アートレイ）」シリーズについて、東レ滋賀事業場（滋賀県大津市）の独自設備で量産を開始し、2025年4月に発売する。
東レがマレーシアでABS樹脂の生産増強、グループで年産42万5000トンに
東レのマレーシア子会社Toray Plasticsは、「ABS樹脂トヨラック」透明グレードの生産能力を増強し、本格生産を開始した。既存の東レ千葉工場と合わせると、東レグループ全体の生産能力は年産49万7000トンまで拡大した。
廃車エアバッグが自動車部品に！　東レとリファインバースが協業
自動車の安全を支えるエアバッグが、新たな高機能素材として生まれ変わる。東レとリファインバースは日、廃車エアバッグ端材から高純度リサイクルナイロン66樹脂を開発するための基本合意書（MOU）を締結した。
