　三菱電機電力システム製作所原子力部放射線計装設計課副課長の堀井弘幸氏は「真空容器内が狭いため、絶縁テープを導体に巻く装置を出口側に置けなかった。解決策として、ガイドローラーの役割を兼ねる『導体位置保持機構』を、絶縁テープを巻く装置に搭載した。これにより、導体に対して絶縁テープがこすれずに等ピッチで巻けるようにした」と語った。

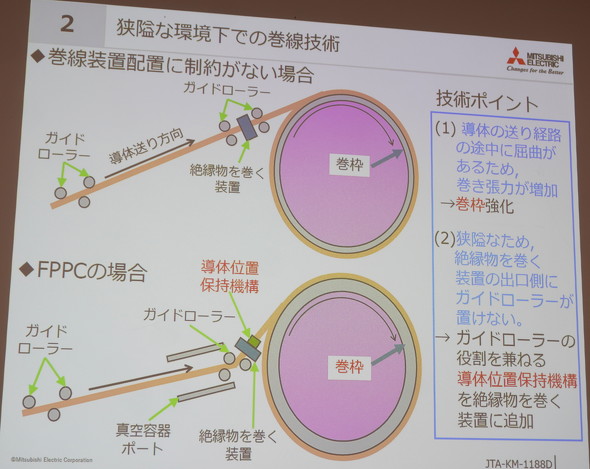

狭い環境下での巻き線技術［クリックで拡大］出所：三菱電機

実際の巻き線状況［クリックで拡大］出所：三菱電機

　コイルをコイルケースに装着した後の整形について、当初はコイルの一部を押すと他の箇所が変形するなどの問題が発生していたため、QSTと三菱電機は打開策を話し合った。そして、コイルを最終的に取り付ける周方向の18カ所の容器固定座に「コイル位置調整機構」を設けて、ダイヤルゲージで微小な変位量を確認しながら位置調整し、随時レーザートラッカーでコイル形状と位置を計測して、整形と位置出しを同時に進めることとした。

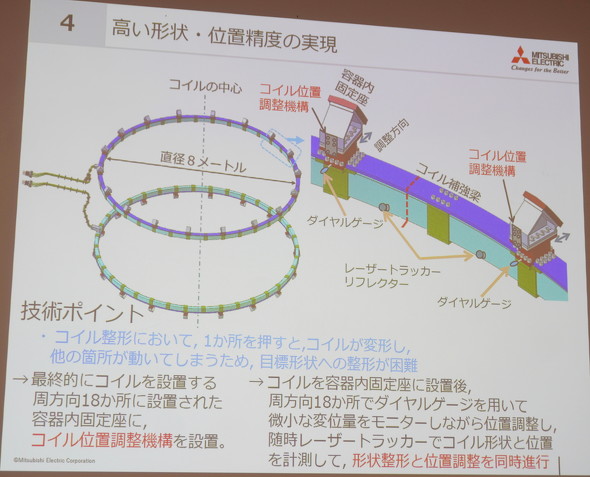

「コイル位置調整機構」やレーザートラッカーを活用し整形と位置出しの問題を解消［クリックで拡大］出所：三菱電機

　その結果、コイル中心の位置や、コイルの半径と高さを目標値±2mm以内とするという技術課題を克服して製作を完了。このようにして、真空容器内という狭い環境で、大規模なコイルを精度よく製作する技術を確立した。

真空容器内の上部（左）と下部（右）に1つずつ配置されたFPPC［クリックで拡大］

　真空容器内に装着されたFPPCは、2026年に開始するJT-60SAのプラズマ加熱実験で使用される。同実験では、日本と欧州が共同で開発した制御プログラムや今回のFPPCを用いてプラズマを安定に制御／維持する。このプラズマ制御技術は、ITERで計画されているプラズマ制御を事前に検証できるレベルだという。さらに、核融合発電の原型炉で期待されている、AI（人工知能）などを活用した自動制御技術の開発にも貢献する。
