ダイヤル式南京錠のリセット／再設定の仕組み

　ダイヤル式の南京錠には暗証番号（正しい数字）をリセット／再設定できるタイプのものもあります。種類によって方法もさまざまなようですが、今回筆者が購入したダイヤル式の南京錠は次のような方法でリセット／再設定できました。

1．解錠できる正しい番号をそろえる

2．押しボタンの逆側にあるリセットボタンを押す（以降、押したまま作業）

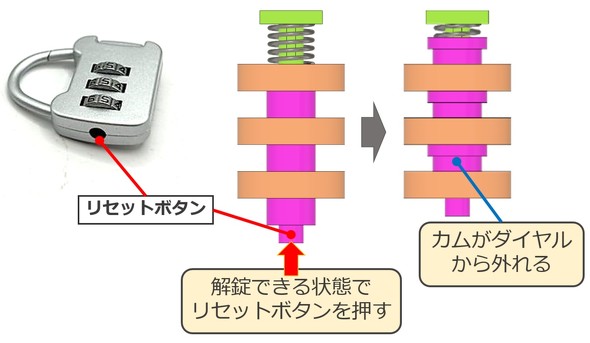

図9　リセットボタンを押した際の内部構造の様子［クリックで拡大］

3．解錠できる状態（カムの切り欠きとロックピンの凸形状がそろっている状態）でリセットボタンを押すと、カムがダイヤルから外れる方向に移動する。ちなみに、ダイヤルは本体で固定されているため動くことはない

4．カムがダイヤルから外れた状態で、ダイヤルのみを回して新しい暗証番号を設定する

5．最後にリセットボタンを離す。スプリングに押されてカムが再びダイヤルと連動するようになる。これで新しい暗証番号で利用を再開できる

　鍵式、ダイヤル式、そして今回は説明しませんでしたが押しボタン式など、南京錠には、タイプによってそれぞれ異なる仕組みと構造が採用されています。防犯用途の施錠などに使われる製品だけあって、ピンシリンダーの精密さ、カムの連動構造、ロックピンの機械的な工夫など、複雑な仕組みで成り立っていることがよく分かります。

　南京錠の構造や仕組みは非常に学びが多く、施錠／解錠という機能の実現はもちろんのこと、さまざまなシーンで応用できると思います。今回の内容が皆さんの製品開発のヒントになれば幸いです。　（次回へ続く）
