鍵式南京錠の動作の仕組み

　鍵式南京錠は、内部の「シリンダー構造」によって施錠／解錠が行われます。その動作を細かく見ていきましょう。

1．鍵を差していない状態

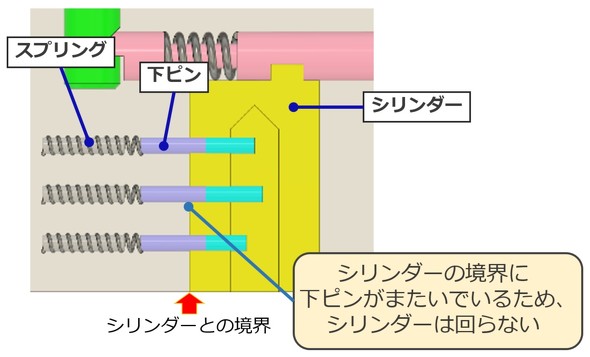

　鍵を差していない状態では、各ピンがスプリングの力によって不規則な位置に並び、上下ピンの境界がシリンダーとの境界線をまたいでいます。この状態では、下ピンがシリンダーに引っ掛かりシリンダーは回転できません（図4）。

鍵式南京錠の内部のシリンダー構造（鍵を差していない状態） 図4　鍵式南京錠の内部のシリンダー構造（鍵を差していない状態）［クリックで拡大］

2．鍵を差し込む

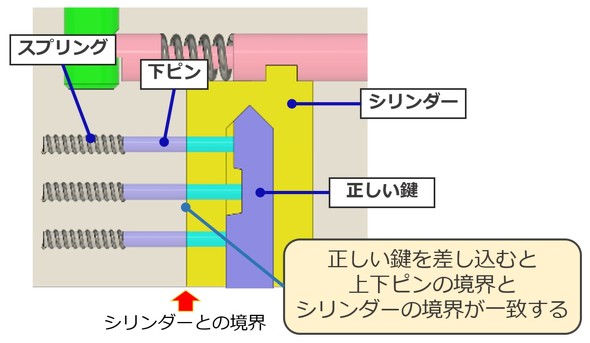

　鍵にはギザギザの切り込みがあり、それぞれ異なる高さになっています。鍵を差し込むと、その切り込みに応じてピンが押し上げられます。正しい鍵を差すと、上下ピンの境界がシリンダーの境界とぴったり一致します（図5）。

鍵式南京錠の内部のシリンダー構造（鍵を差し込んだ状態） 図5　鍵式南京錠の内部のシリンダー構造（鍵を差し込んだ状態）［クリックで拡大］

3．鍵を回す（解錠）

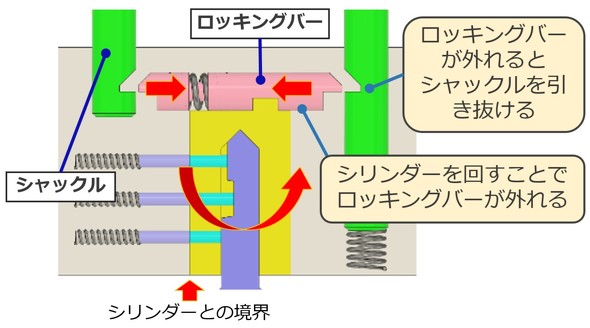

　全てのピンの境界がシリンダーの境界とそろうと、シリンダーを回せるようになります。シリンダーが回転することで、内部のロッキングバーが外れ、シャックルが引き抜ける（＝解錠できる）ようになります（図6）。

鍵式南京錠の内部のシリンダー構造（解錠の際の動き） 図6　鍵式南京錠の内部のシリンダー構造（解錠の際の動き）［クリックで拡大］

4．鍵を抜く

　鍵を抜くとピンが元の位置に戻るため、再びシリンダーの回転がロックされます。

　以上の動作を繰り返すことで解錠／施錠できます。

　異なる鍵（間違った鍵）を差した場合はピンとシリンダーの境界は一致せず、解錠できません。よって、鍵式の南京錠を解錠するには正しい鍵が絶対に必要なのです。
