低重心×高剛性で精度を変える次世代アクチュエータ

　ケーエスエスは、超小型ボールねじのリーディングメーカーとして知られる。同社が新たに開発した「次世代アクチュエータ」は、低重心化と高剛性化を両立した新構造を採用している。ISO（DIN）規格対応ねじナットを使用し、ガイド間隔をコンパクトに抑えることで、装置全体の高さを低く保ちながら安定性を高めた。

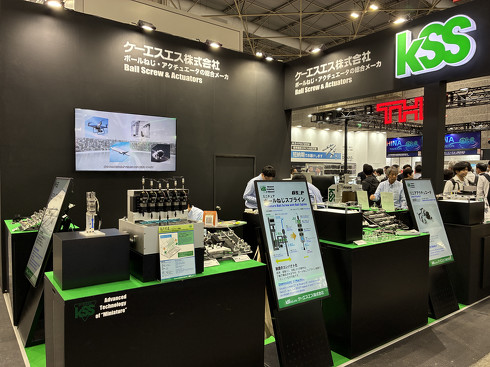

KSSのブース

　さらに注目は、同社独自の連結技術「フレキシブルリンク」だ。モーターとボールねじをつなぐカップリングを省略し、軸受け部と一体化することで長手方向を従来の半分以下に短縮。小型装置への組み込みや省スペース設計に対応する。

　従来構造ではモーター接続部に多くのスペースを要したが、同技術により設計自由度が向上。装置の軽量化や高精度化を求める顕微鏡、医療機器などの分野での採用が見込まれる。

　ケーエスエスの説明員は「世界でも類を見ない“超小型ボールねじ”メーカーとして、これからもコンパクト設計を追求したい」と語った。

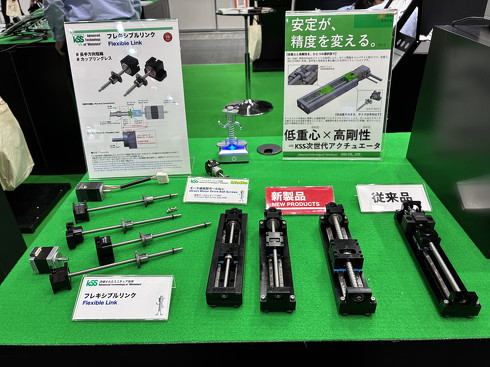

モーター一体構造の「フレキシブルリンク」を紹介［クリックで拡大］

新構造アクチュエータ（手前）は低重心／高剛性を実現［クリックで拡大］

瞬時の異常を“見える化”する高速データアクイジションユニット

　横河計測が紹介したのは、2025年5月に発売した新製品「高速データアクイジションユニット SL2000」だ。特徴は、電気信号やモーター挙動など多チャンネルのデータを同時に高精度で記録できる点にある。ラックに最大5台まで搭載でき、1台のPCから統合管理できる。オシロスコープを複数台同時に制御できるようなイメージだ。

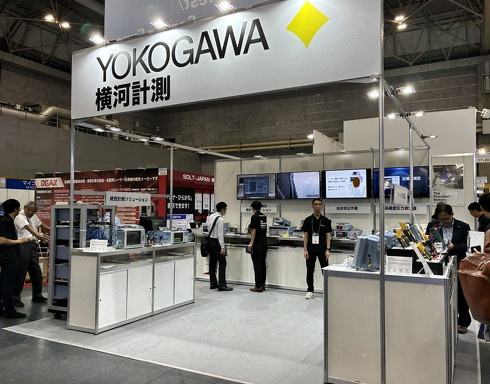

横河計測のブース

　本機の最大の特長は、測定系を完全に電気的に絶縁している点だ。通常、100Vを超える電圧を扱う測定は危険を伴うが、SL2000なら感電リスクを排除し、安全に電源波形を取得できる。長時間の耐久試験や異常検知にも対応し、波形データをそのままレポート化することが可能という。

　さらに、同社独自の「統合計測ソフトウェアプラットフォーム IS8000」と組み合わせることで、モーターの動作データや電力波形を一元的に制御／分析できる。電気／機械／ロボット分野を横断してデータを統合することで、開発現場の“異常を逃さない”計測環境を提供する1台に仕上がっている。

【訂正】横河計測の製品名が初出時誤っておりました。お詫びして訂正いたします。［編集部／2025年10月28日16時46分］

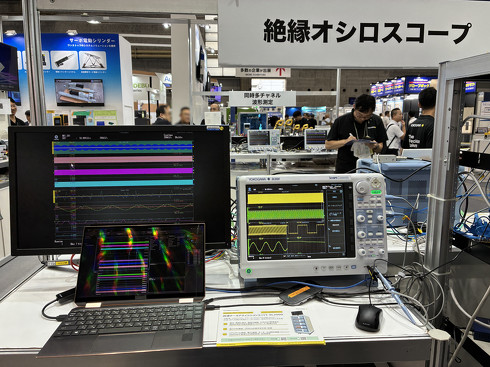

新製品「高速データアクイジションユニット SL2000」［クリックで拡大］

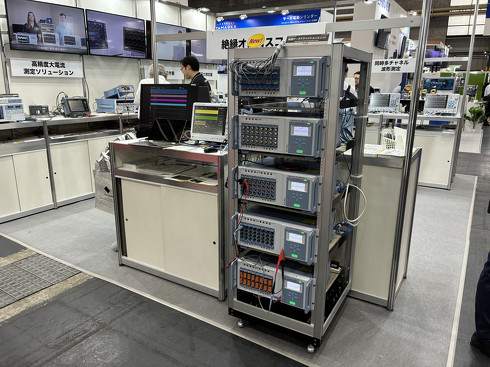

最大5台連結、160CHの信号を計測／記録［クリックで拡大］

折りたたんで運べる可搬型クリーンブース

　伸榮産業が開発した折りたたみ式クリーンブースは、「必要な時だけ清浄空間を作る」という新しい発想から生まれた。アルミフレーム構造の軽量設計で、2人いれば1分足らずで設置、収納が可能。キャスター付きのため、検査や研磨、組立など現場内で柔軟に移動して使用できる。

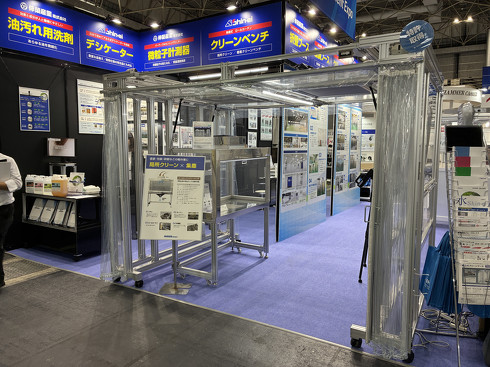

可搬型のクリーンブース［クリックで拡大］

　天井部に設けられたHEPAフィルター付きのユニット（FFU）からクリーンエアを送り込み、カーテンを閉めて20分ほど稼働させれば、清浄度クラス1000レベルの環境を確保できる。帯電防止シートを採用し、静電気やホコリの付着も抑制。設営後は内部の気流が下向きに流れ、作業面の清潔さを保つ仕組みだ。

　常設のクリーンルームを持たない中小製造業や検査工程に適しており、コロナ禍では病院での臨時隔離用スペースとしても活用された実績がある。「限られた空間の中で清浄度を確保したい」という現場の声に寄り添う、柔軟な環境づくりを支える技術だ。

天井部に設けられたHEPAフィルター付きのユニット（FFU）［クリックで拡大］

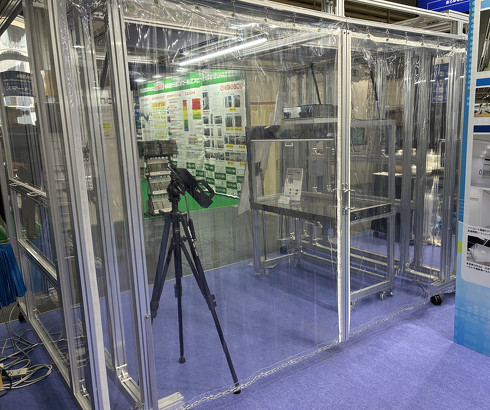

カーテンを閉めて約20分で、清浄度クラス1000レベルの環境を確保［クリックで拡大］
