マクロセルの複数搭載で出力段のラインアップをカバー

　さて、このEP300は、20ピンのPALの置き換えを狙った製品となった。PALの場合、前回紹介した通り出力段のラインアップが複数種類用意され、目的にあったものを選んで使うことになっていた。逆に言えば、常時複数種類のPALを用意して使い分けなければならないことを意味する。

　これに対してEP300は、まずMacrocell（マクロセル）と呼ばれるものを構築した（図1）。

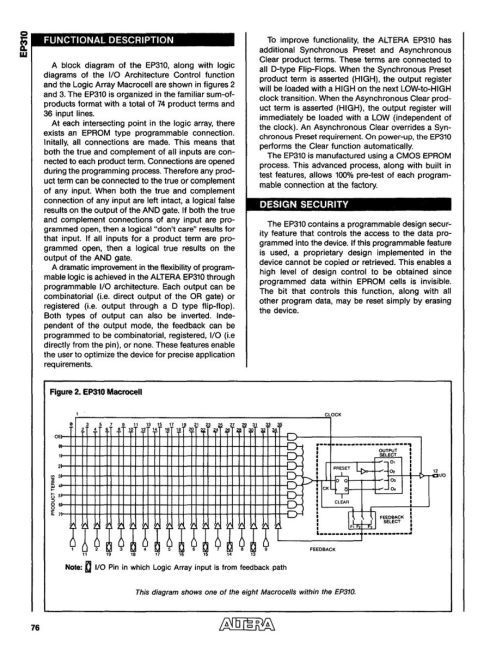

図1　EP310のMacrocellのデータシート（いろいろと探したがEP300のデータシートは見つからなかったので代わりに）。構造そのものはEP300とほぼ変わらない。1〜9＋11番ピンがInput（1はClockと共用）、12〜19番ピンがInput／Outputとなっている［クリックで拡大］ 出所：Altera Data Book

　そして、このMacrocellを8つ搭載したものがEP300という構造になっている（図2）。

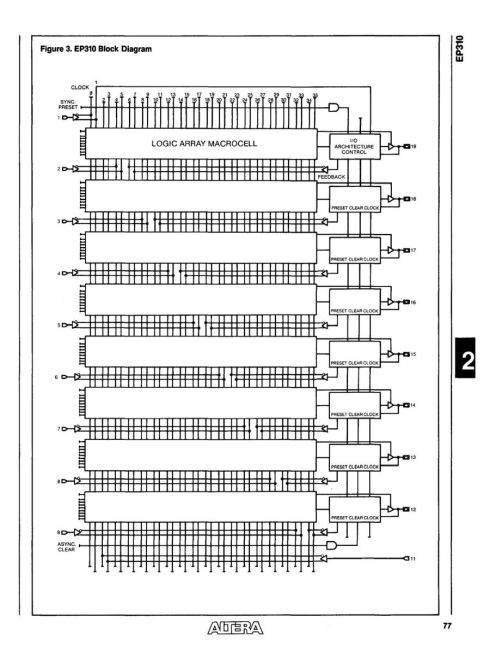

図2　EP310のブロックダイヤグラム。図1のMacrocellを8つ搭載している［クリックで拡大］ 出所：Altera Data Book

　こうした構造を取ることで、PALの全ての出力段のラインアップをおおむねカバーできていた上に、PALでは不可能な組み合わせも構築できていた（“We did a superset of I suppose all the 20-pin PAL devices that would have been covered by MMI”）としている。つまり、さまざまな種類のPALを全てEP300で代替することを狙い、それが成功したというわけだ。

　このようにPALの代替品としては素晴らしいように思えるEP300だったが、大きな欠点は速度であった。EP300の場合、入力から出力までのレイテンシは90ns程度、要するに10M〜11MHz動作でしかなかった。データシートには13.3MHzとか記載されていたらしいが、これは数字を盛ったものであり、実際には11MHzにやや届かないというのが精いっぱいだった。MMIのPALのレイテンシは、定格25ns／最大45nsであり、定格で比較するとEP300の4倍弱高速であり、この点はどうにもならなかった。ちなみに図1と図2で示したEP310は、EP300の高速版でありレイテンシはEP310が最大50ns、EP310-3が最大40ns、EP310-2が最大35nsとなっている。EP310-2だとかなりMMIのPALに近い速度になっているが、完全に追い付くには至っていない。

　それでも世の中の顧客の全てがPALのような速度を必要としているわけではなく、そうした顧客にとってはEP300の柔軟性の高さがむしろセールスポイントとして大きく評価されることになる。EP300は1984年に発表されるがこれは大ヒットし、1985年にAlteraは早くも黒字化を達成する。

　ちなみにこの時期のAlteraというかEP300の競合となったのはLattice Semiconductorだった。同社もAltera同様1983年に創業したが、CMOSを利用したGALを開発して販売したという話は前回の後半で説明した通りである。Alteraとの違いは、紫外線で消去するUV CMOSのEPROMの代わりに、電気的に消去可能なE2（Electrically Erasable）EPROMのCMOSを利用して構築したことと高速性が売りだった。

　LatticeのGALはレイテンシが15nsとMMIのPALよりも高速であり、当時Latticeはこの高速性と紫外線を使う必要が無い点を大きなアピールポイントとし、やはり業界で急速にシェアを伸ばしていった。同様にAMDもPALの欠点だった信頼性の低さ（例えばMMIのPALはチタンタングステンヒューズを利用しており、これが理由で不良率が結構高かった。AMDはここに信頼性の高い白金シリサイドヒューズを採用して不良率を劇的に下げた）を改善したり、22ピンの22V10という「やや大きい」PALを開発したり、という形でシェアを伸ばしていく（この22V10はLatticeもすぐに追従した）。

　こうした形で競合メーカーが複数あっても、互いが食い合わずに成長できたのは、プログラマブルロジック市場が急成長していたからだと思われる。そして急成長する市場には、Alteraが次の手を打つのに十分な余地があった。
