粒子の平均径が15nmの銅ナノフィラー発売　優れた分散安定性を6カ月以上：材料技術

エレファンテックは銅粒子の平均径が15nmの「銅ナノフィラー」を発売した。

» 2025年07月22日 06時30分公開

[遠藤和宏，MONOist]

　エレファンテックは2025年7月17日、銅粒子の平均径が15nmの「銅ナノフィラー」を発売したと発表した。

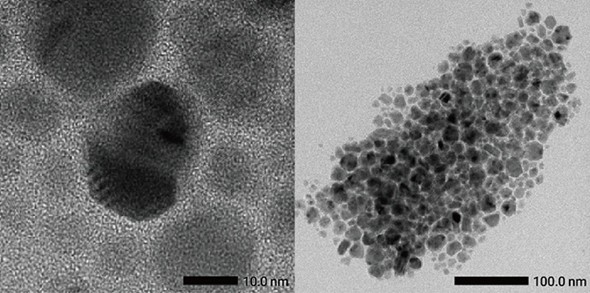

エレファンテックの銅ナノフィラーの透過型電子顕微鏡（TEM）像［クリックで拡大］出所：エレファンテック

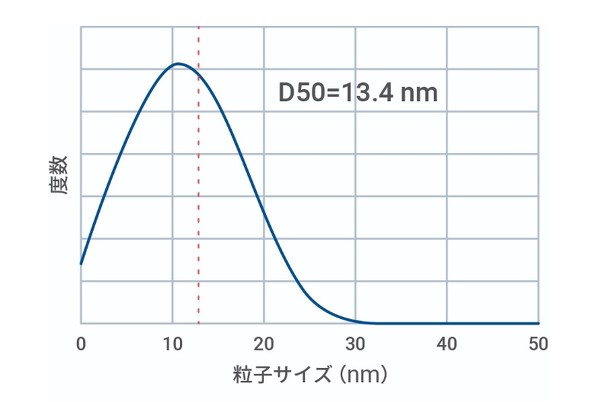

銅ナノフィラーの粒度分布測定結果［クリックで拡大］出所：エレファンテック

　同社は独自技術を用いて銅ナノフィラーを合成した。同製品は、均一な銅粒子で構成されており、6カ月以上にわたり優れた分散安定性を実現する。保存安定性も高い他、60℃での湿式還元を可能にすることで、製造工程の簡素化にも貢献する。

　ケーキ状の銅ナノフィラーは、粘度が100～1000Pa・s／25℃で、比重は3.2～3.5g/cm³、固形分含有率は55～85wt％となる。提供形態は、インクやペーストのベース材料であるグリコールエーテル系溶媒で、各種溶媒への変更にも対応する。

　用途としては、電子回路の基板配線、太陽電池セル集電電極、パワー半導体向け、積層コンデンサー（MLCC）電極、各種センサー、アンテナ、シールドの材料を想定している。

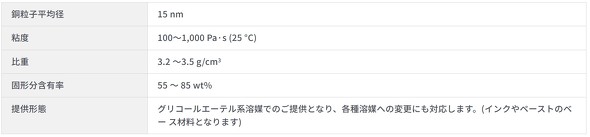

ケーキ状の銅ナノフィラーの仕様［クリックで拡大］出所：エレファンテック

銅ナノフィラーの用途［クリックで拡大］出所：エレファンテック
