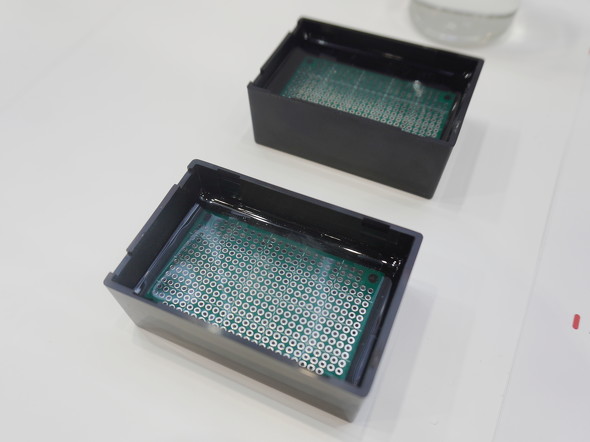

　用途としては自動車電装部品の封止材を想定している。東ソーの説明員は「現状は自動車電装部品の封止材としてはシリコーンが利用されるケースが多い。しかし、シリコーンには低分子シロキサンが含まれており、これは揮発性／絶縁性があり、電子機器の電気接点に付着し接点障害を起こすことが問題視されている。一方、高耐熱柔軟ポリウレタンは低分子シロキサンを含有していないため、接着性がシリコーンより良好だ。さらに、現行のシリコーンより安価で、耐熱性はシリコーンと同等レベルとなっている」と話す。

　同製品の技術開発はほぼ完了しており、顧客の採用に合わせて量産化を進められる段階だという。

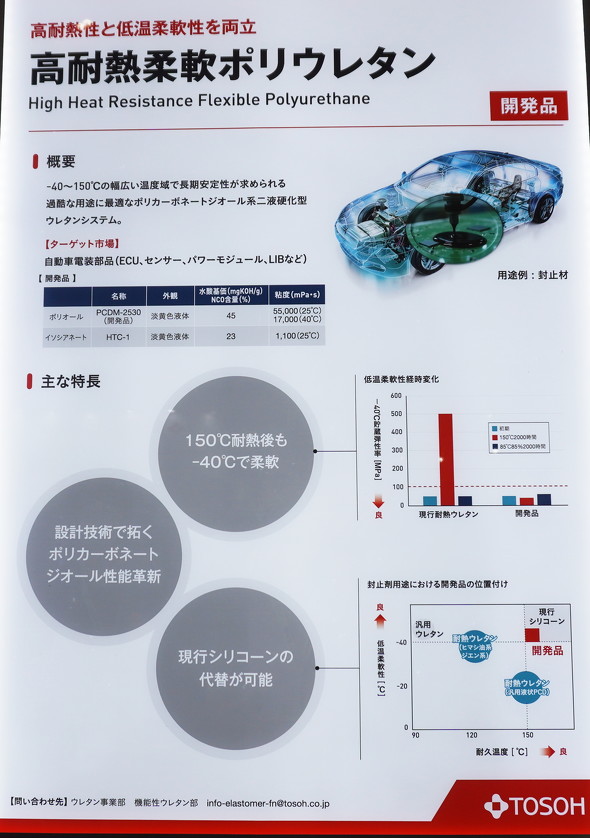

高耐熱柔軟ポリウレタンの概要［クリックで拡大］出所：東ソー

　酸化物系セラミックス複合材料は、セラミック系の繊維を含有したオールセラミック材料で、耐熱金属に比べて軽量な他、高い耐熱性と耐腐食性を備えている。同社の説明員は「酸化物系セラミックス複合材料は、当社の界面制御技術により、繊維と母相の界面をあえて剥がれやすく設計することで、亀裂が入っても界面で力が逃げるため、割れにくい（脆性破壊しない）特性を持つ」と述べた。

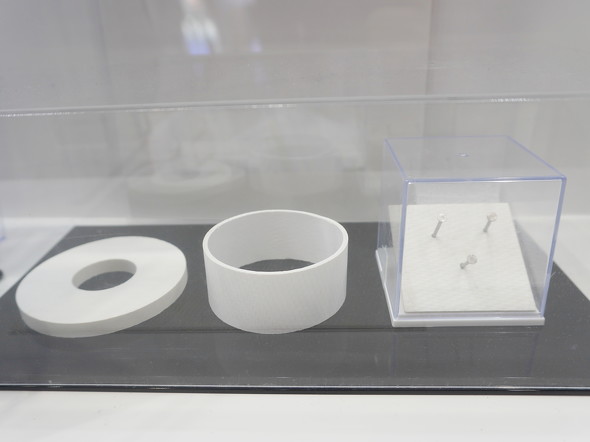

「酸化物系セラミックス複合材料」［クリックで拡大］

　同材料は、アルミナ繊維系を備えた開発品「TCA-01」やムライト繊維系を搭載した「TCM-01」と「TCM-02」をラインアップしている。

　TCA-01の密度は2.75g/cm³で、室温弾性率は73GPa、室温での引張強度は295MPa、1200℃での引張強度は188MPa、熱暴露（1200℃、1000時間）後の引張強度維持率は96％、熱伝導率は5.6W/（m・K）、1200℃から大気クエンチでの強度低下なし。

　TCM-01の密度は2.62g/cm³、室温弾性率は71GPa、室温での引張強度は183MPa、1200℃での引張強度は195MPa、熱暴露（1200℃、1000時間）後の引張強度維持率は103％、熱伝導率は3.3W/（m・K）、1200℃から大気クエンチでの強度低下なし。クリープ破断時間については、1200℃、80MPaの環境において100時間以下で破断はしなかった。

　TCM-02の密度は2.72g/cm³、室温弾性率は69GPa、室温での引張強度は217MPa、1200℃での引張強度は218MPa、熱暴露（1200℃、1000時間）後の引張強度維持率は103％、熱伝導率は3.3W/（m・K）、1200℃から大気クエンチでの強度低下なし。クリープ破断時間については、1200℃、80MPaの環境において100時間以下で破断はしなかった。

　用途としては、高温治具や半導体製造装置、航空／宇宙分野向けの材料や炉材を想定している。同社の説明員は「航空機やガスタービンなど、高温環境で使用される耐熱金属の代替品で使えるとみている。製造技術は確立済みで、顧客の要望（スペック／形状）に合わせて、カスタマイズや量産を検討している段階だ」（東ソーの説明員）。

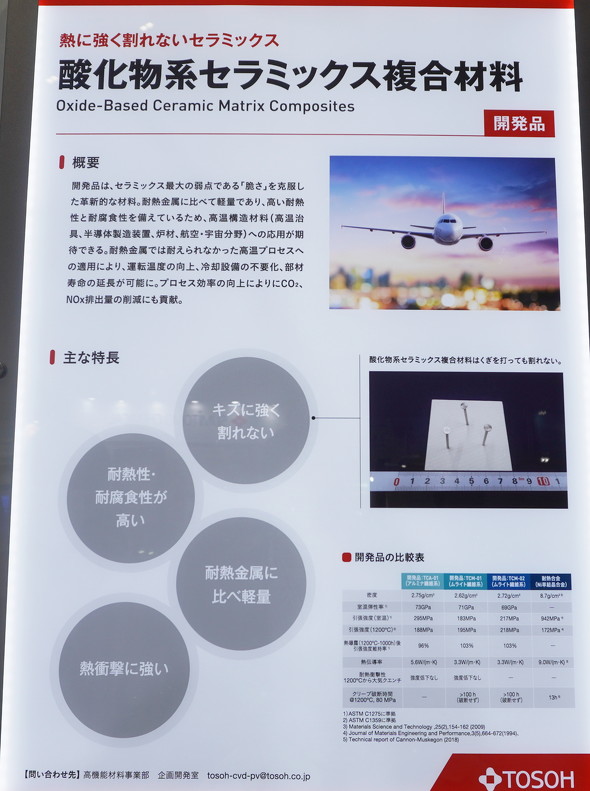

酸化物系セラミックス複合材料の概要［クリックで拡大］出所：東ソー

⇒その他の「材料技術」の記事はこちら

数分で熱硬化するハイブリッドガラスを開発　熱や光に強く封止材などで使える
石塚硝子は「新機能性材料展2025」で「有機無機ハイブリッドガラス」「短時間硬化ハイブリッドガラス」「放熱シート用ハイブリッド材」「ハードコート剤」を披露した。
新たな2液硬化型磁性ウレタン樹脂　電子機器の熱や電磁ノイズ対策に有効
三洋化成工業と戸田工業は、電子機器の熱や電磁ノイズ対策に適した2液硬化型磁性ウレタン樹脂を共同開発した。巻線インダクターの封止材や非接触給電部材などの用途を見込み、商用化に向けてサンプル提供を開始している。
三菱ケミカルが黄変しにくい光硬化性エポキシや柔らかいバイオエポキシを開発
三菱ケミカルは、シロキサン骨格を構造に取り入れ黄変しにくい光硬化性エポキシや柔らかく曲げられるバイオエポキシを開発した。
日立化成、半導体エポキシ封止材の不適切検査を認める
日立化成は2018年10月29日、同月26日から一部で報じられていた半導体用エポキシ樹脂封止材の不適切検査について、大筋で認める発表を行った。同社が関与する不適切検査は、産業用鉛蓄電池に続き本件で2事案目となる。
マレーシアにハイシリカゼオライト製造設備を新設、生産能力は約40％増に
東ソーは、合成ゼオライトの1種であるハイシリカゼオライト（HSZ）の製造設備を、マレーシア・トレンガヌ州に新設する。2017年半ばに商業運転を開始し、全体の生産能力は現在の約4倍に増加するという。
