豊田佐吉の歩みを明治初期の日本と世界の自動車技術の発展から浮かび上がらせる：トヨタ自動車におけるクルマづくりの変革（5）（5/5 ページ）

[武藤一夫／武藤技術研究所 代表取締役社長 博士（工学），MONOist]

1890年：ダイムラー自動車会社の設立、豊田式木製人力織機の発明

　いったん日本の政治経済の状況に戻ろう。

　1890年（明治23）年、第1回衆議院議員総選挙が実施された。立憲自由党の結成、第1回帝国議会の召集、教育ニ関スル勅語（教育勅語）の発布。府県制・郡制の公布。近代化を目指す日本は富国強兵や殖産興業を推し進める。

　一方、自動車関連では、11月にドイツのダイムラー自動車会社^※33）が設立された。図11に示すように、フランスのプジョー初の、ダイムラー社のエンジンを採用したガソリン自動車Type 2^※34）を製造した。

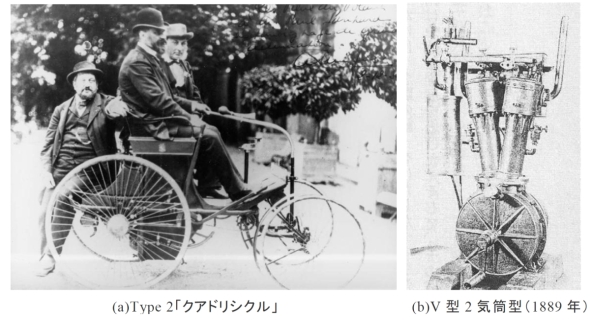

図11　1890年ダイムラー社のエンジンを搭載したプジョー初のガソリン自動車［クリックで拡大］ 出所：GAZOO、第二次大戦欧州戦線等の記録

※33）ダイムラー自動車会社（Daimler Motoren Gesellschaft：ダイムラー・モトーレン・ゲゼルシャフト、DMG）は、ゴットリープ・ダイムラーとヴィルヘルム・マイバッハによって設立され、1890〜1926年に操業した自動車製造会社。1926年、DMGはBenz & Cie.と合併してダイムラー・ベンツとなり、Mercedes-Benzを自動車の商標として採用した。1998年にはクライスラーとさらに合併してダイムラー・クライスラーとなったものの、2007年にクライスラーが売却され、社名は再びダイムラーに戻り、2022年にはメルセデ・ベンツグループとなっている。

※34）ダイムラーのエンジンを採用したガソリン自動車Type 2は、「クアドリシクル（Quadricycle）」と呼ばれ、2人乗りで車体（シャシー）は鋼管をベースとして、乗客席下にエンジンを搭載し、冷却水がチューブ内を通る方式が特徴の565ccの水冷V型2気筒、最高出力は2HP／1000rpm。駆動は、2組のチェーンによる後輪駆動、最高速度は時速8km。全長2300mm×全幅1350mm×全高1450mm。

　そしてこれらと同年の1890年、豊田佐吉23歳のとき、東京の上野で開催された第三回内国勧業博覧会^※35）に行き、外国製の織機を目の当たりにした。その6カ月後、図12に示すように「豊田式木製人力織機」の特許を東京の特許局へ出願。これを販売し、研究資金を得ようとした。しかし、1人が1台しか扱えない人力織機では能率の向上に限界があることに気付き、1人で何台も扱える動力織機^※36）の研究を進める。これは、後の「多能工」の発想にもつながる。

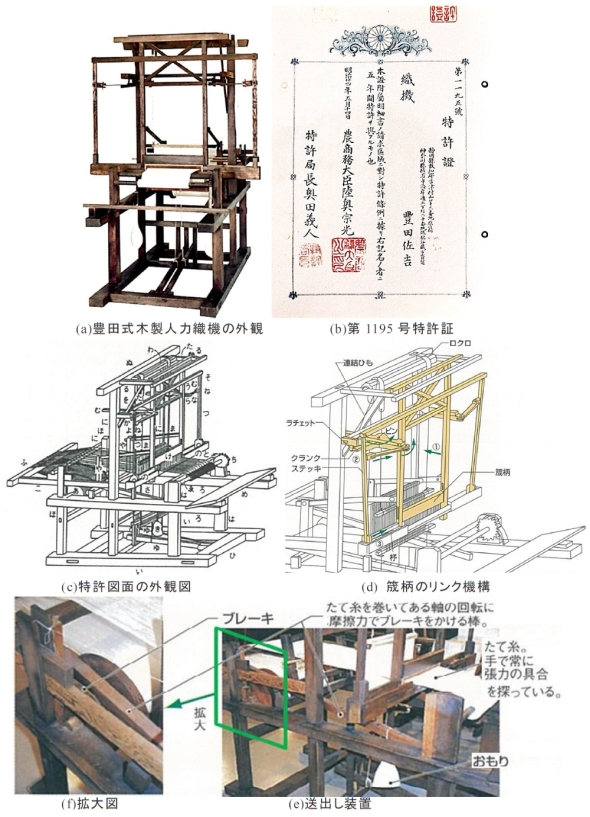

図12　豊田式木製人力織機と特許証 出所：トヨタ自動車、トヨタ産業技術記念館

※35）内国勧業博覧会は1877年から1903年まで国内で計5回開催された博覧会。国内の産業発展を促進し、魅力ある輸出品目育成を目的として、政府主導で東京（上野）で第1回から3回まで、第4回は京都、第5回は大阪で開催。最も規模が大きかったのは最後となった第五回であった。第三回内国勧業博覧会は、1890年（明治23年）4月1日〜7月31日まで開催され、この博覧会は1888年からの意匠登録制度を促進した。建物全体の面積は、第2回の約1.3倍(3万2,000m2)、出展品数は44万1458点と増加。東京電灯会社が会場内に、日本で初の電車、路面電車を走らせた。

※36）動力織機（Power Loom）とは、水車、蒸気機関、ガス発動機、電動機（モータ）などを動力源として作動する織機。動力織機のうち、杼（ひ）（シャトル）内に収められた糸巻きのよこ糸がなくなったときに、よこ糸を自動的に補充しながら織り続けることができる織機を自動織機と呼び、その機構がないものを普通織機という。日本では、力織機ともいう。

　1891年（明治24年）、大津事件^※37）。足尾銅山鉱毒事件。濃尾地震。内村鑑三不敬事件。

※37）大津事件は、1891年5月11日に起こった、日本訪問中のロシア帝国皇太子ニコライ・アレクサンドロヴィチ・ロマノフ（後の皇帝ニコライ2世）の暗殺未遂事件。

　豊田佐吉は同年5月14日、図12に示すように「豊田式木製人力織機」の特許を取得した。図12（a）は豊田式木製人力織機の外観、図12（b）は特許第1195号「織機」である。豊田式木製人力織機は、バッタン高機（たかばた）の操作性などをさらに高めたものだ。図12（c）はその特許図面である。この特許は、これまで両手で織っていた手機の動作について、片手で筬を前後させるだけでシャトルが左右に走るように、つまり筬の前後運動を杼（ひ）の左右往復運動に変えるリンク機構を用いて改良し、筬打ち（よこ打ち）機構に連結した投杼（よこ入れ）機構によって動作を安定させる。くどいようだが、その動作は筬柄（おさづか）装置を前後するだけでよこ入れと筬打ちができるようにしたもので、バッタン高機に比べ、杼を飛ばすための紐を引く必要がなくなり、片手だけで操作できた。

　その特徴を機構面から見ると、図12（d）に示すように、まず（1）筬柄を前方に押すことによって、（2）クランクがラチェットに当たり、クランクがピンを中心に反時計回りに回転し、ステッキを右方向に引き、（3）ステッキの先が杼をたたいて、杼が右側に動き、よこ入れをする。このように、バッタン装置の両端に備えたリンク装置が作動して、杼を飛ばすステッキに力が伝わる。この時、左右どちらのステッキに力が伝わるかは、踏木と連動するラチェットの動きで決まる。すなわち踏木を踏むと片方のラチェットはステッキを動かすリンク装置の部品に掛かり、もう片方は外れる仕組みになっている。こうして杼が飛ばされ、 筬打ちしたあと踏木を踏み替えることによって、交互に杼が飛ばされ織れていくのである。

　豊田式木製人力織機の仕組みについてご興味のある方は以下の動画をご覧いただきたい。

豊田式木製人力織機の仕組み［クリックで再生］ 出所：トヨタ産業技術記念館

　このような巧妙な仕掛けによって、杼投げ（よこ入れ）と筬打ちが片手でできたことから、バッタン高機よりも約4〜5割速い能率で織れ、生産効率が良くなった。そして、織物品質が向上して、よこ入れの操作が簡便になって熟練が不要になった。

　また、手機では織った糸を巻き取る時の手の感触で糸の張力を探っていたが、図12（e）、（f）に示すように、豊田式木製人力織機の送出装置では、ブレーキ力で経糸張力を一定に保っていた。その巻き取りで経糸は送り出される。これによって、織物の密度が均一にできるなど品質の向上が図られ、かつ熟練工を不要にできる織機でもあり、当時としては画期的な織機であった。

　しかし、豊田佐吉は織機の発明を志した当初から動力化を目指していたとから、さらに生産性を高めるカ織機の発明に取り組むことになる。この人力織機は、次回に述べる豊田式汽力織機に向けた第一歩となる発明であった。

---

　さて、冒頭の図1の年表に示したように、1886年（明治19年）〜1891年（明治24年）の日本の経済状況は、西南戦争後のインフレーション（物の価値が高くなること）と銀本位制や殖産興業による製糸紡績、そして第一次企業勃興期によって成長がもたらされた。しかしその後、銀価下落といわゆる松方デフレーション（物の価値が低くなること）によって景気が落ち込み不況となった。そこから銀価の高騰によって再び大きなピークを迎える。（次回に続く）
