平面度を上げても均一加圧できない ナノインプリント金型設計をCAEで追い込む：冴えない機械の救いかた（4）（2/6 ページ）

[高橋良一／ＲＴデザインラボ 代表，MONOist]

加圧力分布の測定

　加圧力分布を均一にしたいので、圧力を測定する手段が必要です。そこで感圧紙を使いました。商品名は「プレスケール」です（参考文献［1］）。

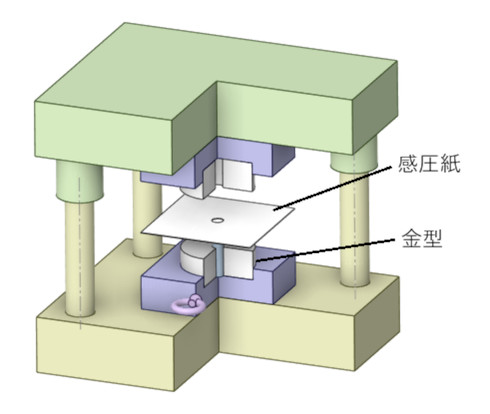

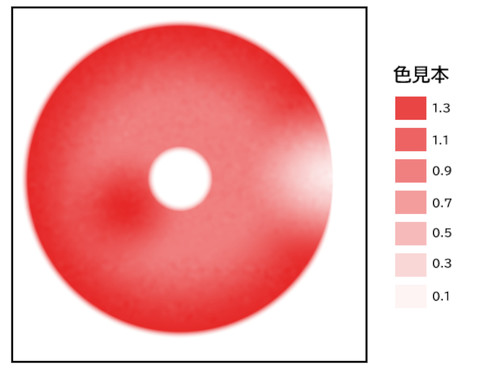

　図5に示すように、金型に感圧紙を挟んで加圧しました。図6に加圧後の感圧紙を示します。圧力が高いところほど赤くなります。

図5　感圧紙を使った圧力分布測定［クリックで拡大］

図6　測定例［クリックで拡大］

　ここで断っておきますが、本稿で使用する全ての感圧紙の画像は、過去の記憶を基に筆者がプログラムを作って生成したものです。また、金型やダイセットの絵も、筆者が3D CADで作成したものです。実物の生写真は、勤めていた会社のサーバのどこかに存在するはずですが、公開はご容赦ください。

　では、圧力が実際に何パスカルだったかを調べましょう。感圧紙が「見える化」だとしたら、圧力値を求めるのは「数値化」ですね。

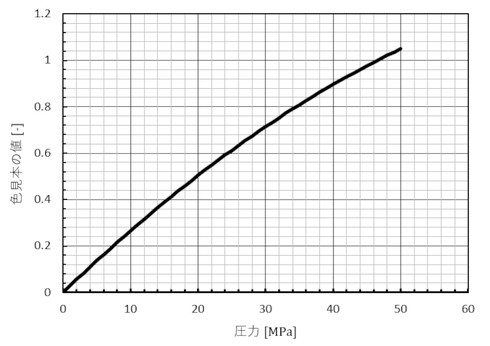

　圧力を知るため、感圧紙には図7のようなグラフが添付されており、このグラフを使って値を読み取っていました。これは約20年前のお話です。Webサイトの情報によると、今ではスマートフォンで感圧紙を撮影するだけで圧力値が分かるようです。

図7　色見本の値と圧力の関係［クリックで拡大］

加圧力を均一にしたいが、うまくいかない

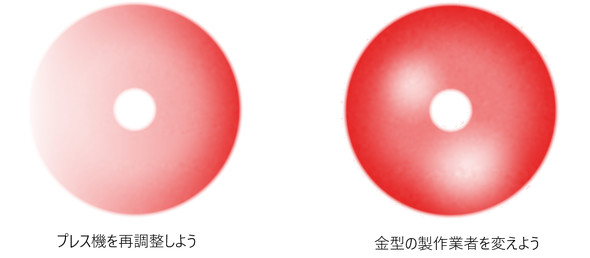

　図8に加圧力測定例を示します。図8左図のように右半分の加圧力が大きいときは、プレス機を再調整したり、ダイセットの位置決めをやり直したりする必要があります。

　図8右図のような場合は、金型接触面の平面度が出ていません。つまり、金型接触面に凹凸があるということです。そのため、金型接触面の平面度を上げる必要がありますが、高精度な加工ができる業者さんを探す必要があります。

図8　加圧力測定例［クリックで拡大］

　ここでは、これらの問題が解決された後の話となります。つまり、金型接触面の平面度がほぼ理想的に仕上がった後の話です。

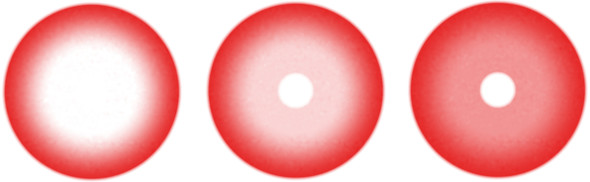

　図9に、試行錯誤による改善結果を示します。一番右側は、金型を超硬合金で作った例です。試行錯誤の具体的な内容はご容赦ください。加圧力の均一性は良くなってきましたが、まだ均一な圧力とはいえない状態でした。

図9　試行錯誤による改善の結果［クリックで拡大］
