　まず、図4の図面を読み取り、3Dモデルで作成します。そして、作成した部品名を「Part-A」とします。続いて「Part-B」として、直径10mm、長さ50mmの丸棒の3Dモデルを作成します。最後にアセンブリで、Part-Aを2個、Part-Bを1個使用し、部品同士が干渉しないように組み合わせ、直方体50×50×30mmの形になるように仕上げていきます。

図4　問スター（10）「Part-A」2D図面［クリックで拡大］

　部品作成では、図面上の隠線をうまく読み取りながら、正確に3Dモデルを作っていきましょう。アセンブリ作業では、直方体の形になるような位置関係をイメージし、部品を挿入した上で、ジョイントや拘束を使って正確に配置していきます。

　どうしても倒せない（分からない）場合や、倒し方の手順を知りたいという方は、テルえもん直伝の攻略法動画を参考にしてみてください。

動画1　問（モン）スターを倒せ（10）！【3D CAD：Autodesk Fusion】MONOist連載「テルえもんクエストII（9）」

問スター（11）があらわれた！

　休む間もなく、問スター（11）の登場です。先ほど攻略した問スター（10）で作成したアセンブリを基に、今回学んだアイテムを駆使し、分解図、バルーン、部品表を挿入した2D図面を作成してください。

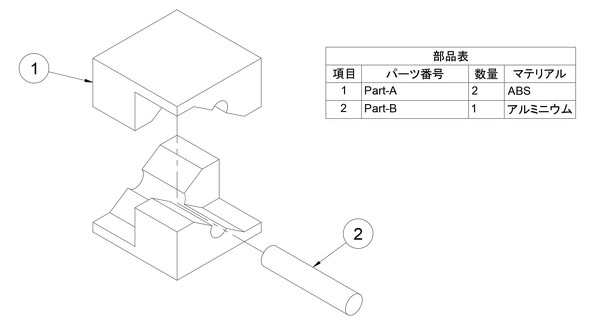

図5　問スター（11）［クリックで拡大］

　問スター（11）の倒し方の手順と、テルえもん直伝の攻略法動画は、次回お届けします。それでは、次のクエストでまたお会いしましょう！　（レベル10へ続く）
