高強度と高導電率を両立したプローブピン用ロジウム材料を開発：材料技術

田中貴金属工業は、半導体パッケージ製造工程での通電検査に使用するプローブピン用ロジウム材料「TK-SR」を発表した。変形が少なく、通電検査材料の長寿命化と低コスト化が期待できる。

» 2025年11月28日 11時00分公開

[MONOist]

　田中貴金属工業は2025年11月12日、半導体パッケージ製造工程での通電検査に使用するプローブピン用ロジウム（Rh）材料「TK-SR」を発表した。変形が少なく、通電検査材料の長寿命化と低コスト化が期待できる。

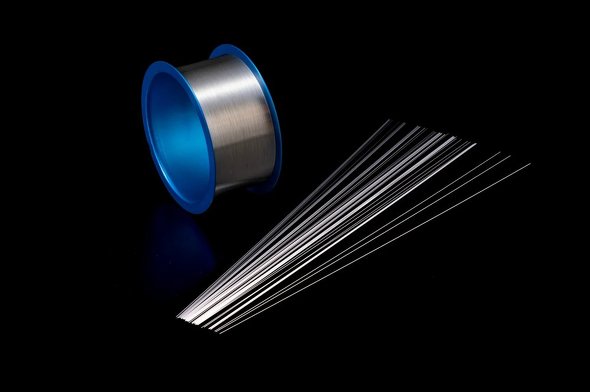

プローブ用Rh材料「TK-SR」［クリックで拡大］出所：田中貴金属工業

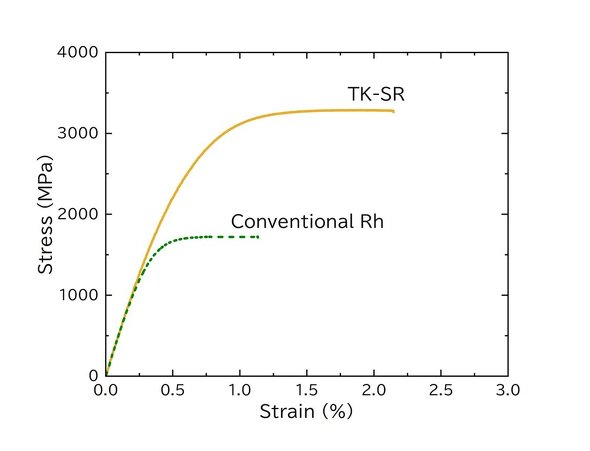

プローブ用Rh材料の応力-ひずみ線図比較［クリックで拡大］出所：田中貴金属工業

　プローブカードは、半導体製造の前工程でシリコンウエハーの通電検査をする際に使用される。通電検査は数十万回から数百万回と繰り返され、プローブカードに使われるプローブピンが1本でも変形、折れが生じると交換が必要となるため、耐久性が求められていた。

　同社は、独自の加工技術により、高強度かつ高弾性限、高硬度、高導電率を同時に達成するTK-SRの開発に成功した。線径は0.018～0.300mmを提供し、微細化の進む最先端半導体パッケージの狭ピッチの精密検査にも対応可能だ。融点は1960℃、密度は12.4g/cm³となる。

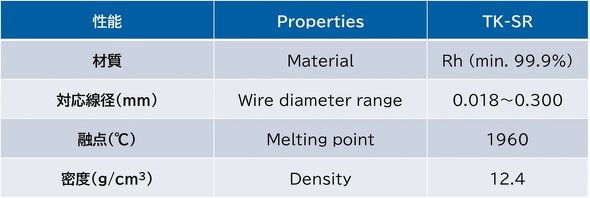

「TK-SR」の性能（参考値）［クリックで拡大］出所：田中貴金属工業

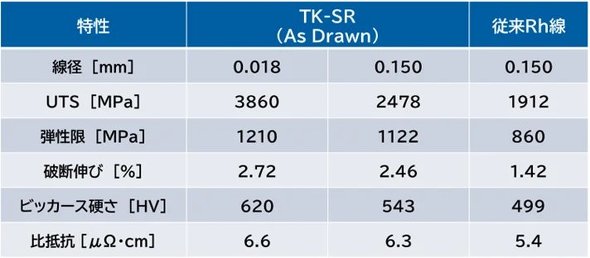

「TK-SR」と従来Rh線との特性比較［クリックで拡大］出所：田中貴金属工業

　同年11月末ごろのサンプル提供を予定する。同社は、2030年までに既存製品比2倍の出荷量達成を目指すとしている。
