イチから全部作ってみよう（25）脳内シミュレーションを駆使し画面設計書を完成させる：山浦恒央の“くみこみ”な話（194）（3/3 ページ）

[山浦恒央 人間環境大学 環境情報学科 教授（工学博士），MONOist]

3.4 購入完了画面

3.4.1 画面情報

• 画面名：購入完了画面
• 概要：購入が正常に終了したことを表示する

3.4.2 遷移元／遷移先

• 遷移元：購入確認画面
• 遷移先：トップページボタンをクリックすると、トップページへ遷移する

3.4.3 画面レイアウト

　画面レイアウトを図4に示す。

図4　購入完了画面［クリックで拡大］

3.4.4 表示項目

　表示項目を表4に示す。

項目名	種別	入力範囲	エラー処理
トップページボタン	ボタン	-	-
表4　購入完了画面の表示項目

3.5 全体の画面遷移

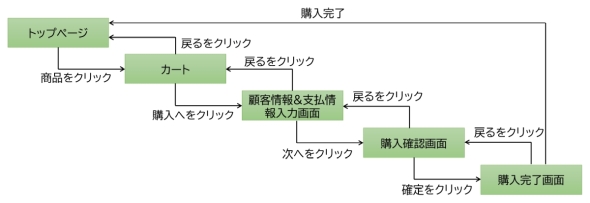

　全体の画面遷移図を図5に示します。なお、遷移は正常系のみにしています。

図5　全体の画面遷移［クリックで拡大］

4．おわりに

　今回は、画面設計書の続きを作成しました。細かい話は割り切って作ったつもりですが、一通り作ってみると、改善の余地が見えてきます。

• （1）カート画面で数量を変更できないのか。合計金額は表示しないのか
• （2）ブラウザバックをした場合はどうするのか
• （3）支払方法は、代引きとクレジットだけで良いのか
• （4）配送日は設定できないのか
• （5）購入確認画面で、何日間も無入力の場合、どうするか。タイムアウトさせるのか

など、いろいろ考えられますね。このように、画面設計書を作成し、画面を紙芝居のように脳内シミュレーションすると、さまざまな課題が見つかるでしょう。これらを発注側へ共有し、すり合わせをしながら設計をすると、開発側も運用方法をイメージしつつ、発注側の要望を盛り込めます。（次回に続く）
