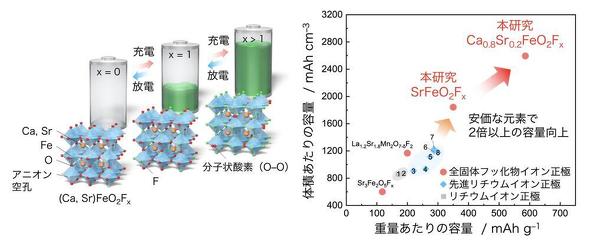

　今回の研究では、ありふれた元素で正極を開発するため、地殻存在度4位の鉄（Fe）と同5位のカルシウム（Ca）、同1位の酸素を主成分とする酸化物Ca_0.8Sr_0.2FeO₂に着目。この酸化物から得られるペロブスカイト酸フッ化物Ca_0.8Sr_0.2FeO₂F_xが、580mAh g^－1という高い可逆容量を示すことを発見した。これは、既存のリチウムイオン二次電池正極材料の2倍を超える数値となる。

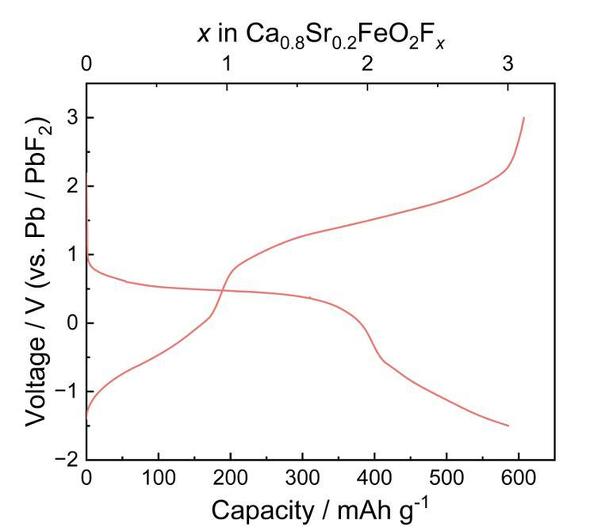

Ca0.8Sr0.2FeO2Fxの正極の充放電曲線［クリックで拡大］出所：京都大学

　同材料のフッ化物イオン（F^－1）の挿入と脱離機構を共鳴非弾性X線散乱法などを用いて解析したところ、遷移金属カチオンと酸化物イオンが電荷補償を担っていることが分かった。酸化物イオンが電荷補償をする際、構造内で分子状酸素を形成することで、結晶構造から予想されるよりも多くのF^－1を可逆的に挿入できた。また、その時の体積変化率が小さいことから、高容量かつ高サイクル特性につながっていることが示唆された。

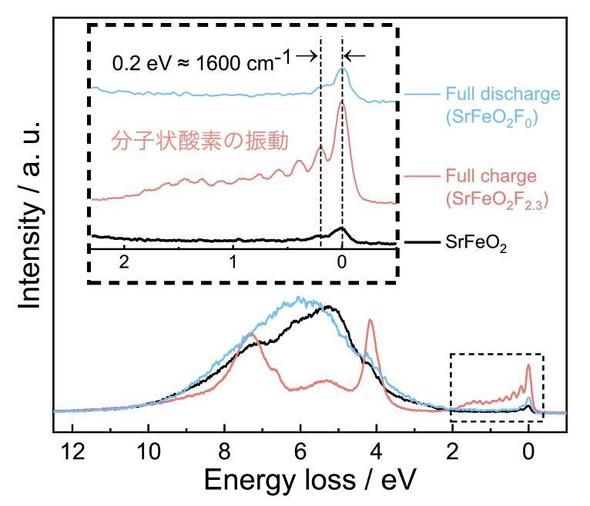

充電前後におけるSrFeO2Fx正極のO-K吸収端での共鳴非弾性X線散乱スペクトル。挿入図は0eV付近の拡大図で、振動ピークが分子状酸素の存在を示唆する［クリックで拡大］出所：京都大学

　エネルギー密度が高いリチウムイオン二次電池は、スマートフォンなどの携帯機器や電気自動車の電源として利用されている。希少金属のリチウムを使用せず、安価なFe、Caを主成分とし、かつ高容量を達成した材料を開発したことで、航続距離が従来の2倍となる安全、安価な電気自動車の実用化が期待される。

　また、ペロブスカイト化合物は、元素の選択性が豊富だ。今後、構造内での酸素分子結合の形成を用いた多量のF^－1の挿入、脱離反応を制御することで、より優れた特性を示す正極材料の開発を目指す。

⇒その他の「研究開発の最前線」の記事はこちら

室温で安定的な充放電に対応する、フッ化物イオン電池向けイオン液体電解液
京都大学化学研究所は、室温での安定的な充放電が可能なフッ化物イオン電池向けイオン液体電解液を開発した。β水素を排除した第四級アンモニウムカチオン骨格にアルコキシ基を末端構造として導入し、化学安定性を高めた。
フッ化物イオン導電性固体電解質の原子配列の乱れとイオン伝導経路を解明
京都大学は、フッ化物イオン導電性固体電解質のイオン伝導の仕組みを原子レベルで解明した。イオン半径が異なるCaとBaを混合したことで構造歪みが生じ、局所的にFの原子配列が乱れることが分かった。
ポリマー半導体を高性能化できる縮合多環π電子系骨格を開発
京都大学は広島大学との共同研究で、ポリマー半導体を高性能化できる縮合多環π電子系骨格を開発した。チオフェンを縮環したことで、ポリマー主鎖の剛直性や主鎖間の相互作用が向上し、効率的に電荷を輸送できる。
ペロブスカイト半導体の界面構造制御法を開発、官能基の作用を解明
京都大学は、スズと鉛を1：1で用いたペロブスカイト半導体の界面構造制御法を開発した。半導体の品質と均質性を向上し、4接合型のペロブスカイトタンデム型デバイスの作製にも成功している。
ナノサイズの空間に閉じ込められた水が示す、不思議な性質を解明
京都大学は、ナノサイズの空間に閉じ込められた水が示す、不思議な性質を解明した。通常の氷とは異なる特殊な構造、高いプロトン伝導性、水と氷の状態の境目が不明瞭となる現象を観測した。
