結晶性化合物から加圧のみで水を得る技術を開発：研究開発の最前線

筑波大学と東京大学は、結晶性化合物から加圧のみで水を得る技術を開発した。銅‐クロム／プルシアンブルー類似体に圧力をかけると、温度や湿度を調整しなくても、結晶内部の細孔に保持されていた水分を取り出せる。

[MONOist]

印刷する

通知する 連載「％」の新着をメールで通知

鬯ｯ�ｮ�ｽ�ｫ鬩包ｽｨ郢ｧ謇假ｽｽ�ｽ�ｽ�ｹ髫ｴ雜｣�ｽ�｢�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽPost

Shareシェア

-はてなブックマーク

　筑波大学と東京大学は2025年5月19日、結晶性化合物から加圧のみで水を得る技術を開発したと発表した。温度や湿度を調整することなく、銅－クロム／プルシアンブルー類似体（CuCr PBA）の結晶内部の細孔に保持されていた水分を取り出せる。

　PBAは、シアン化物イオン（CN^－）と銅、クロムといった金属イオンが規則的に結合した3次元ジャングルジム構造を有する。研究グループは、CuCr PBAの粉末試料に1ギガパスカル（GPa）の圧力を10分間加えると、圧力解放後に試料から水滴が生じることを確認した。

　この実験では、13.5mgの試料から平均して3.2mgの水を得られており、1kg当たりに換算すると約240gの水を生産できると考えられる。

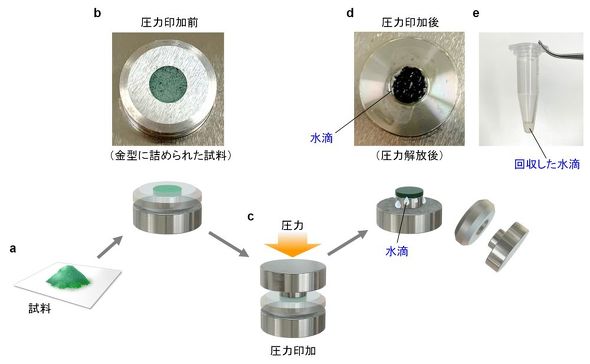

CuCr PBAにおける圧力印加による水生成実験の概要［クリックで拡大］ 出所：筑波大学

　加圧前後の結晶構造と電子状態の変化を、赤外分光や放射光を利用したX線吸収／放出分光、X線回折測定で調べたところ、結晶の欠陥部位に存在する水分子と銅イオンの間で起こる部分的な電子移動が判明した。これにより水分子同士の水素結合が弱まり、親水性だった細孔が疎水性へと変化し、結晶内の水分子を結晶外に押し出すことが分かった。CuCr PBAの結晶構造は、圧力印加後も保たれる。

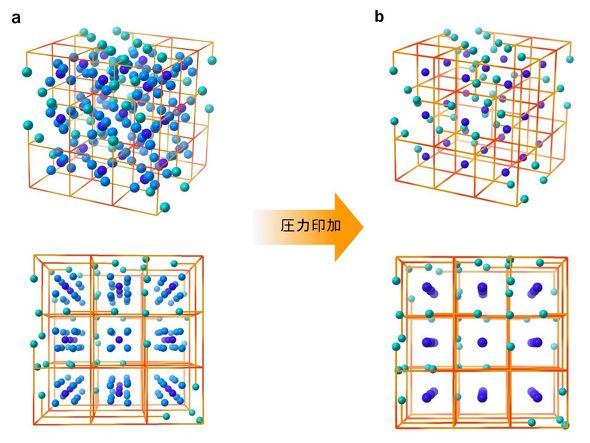

CuCr PBAにおける結晶構造と水分子の存在位置。オレンジ色の線で示す立方晶構造は、銅、クロム、シアノ基から成る結晶骨格を表す。青と水色の球は水分子中の酸素で、水色は銅に配位した配位水の酸素、濃い青は細孔中心に存在する格子水の酸素、青色の球は細孔中心周辺に存在する酸素を表す。圧力を印加した後は、青色の球で示される細孔中心周辺の酸素が消失する［クリックで拡大］ 出所：筑波大学

　乾燥地域や内陸地域などの水資源問題を解決する手段として、現地で簡便に水を得ることができる「オンサイト水生産技術」が求められている。従来の水生産技術は温度や湿度の差を利用する手法で、自然環境への依存や環境変化を長時間待つ必要があるといった課題があった。

　今後は、圧力応答による水生産のメカニズムの研究を進め、効率が良く、耐久性に優れた材料開発を目指す。また、材料の親水性、疎水性を圧力でコントロールする機能を発見した今回の成果は、さまざまな機能性材料の開発に貢献することが期待される。

⇒その他の「研究開発の最前線」の記事はこちら

鬯ｩ謳ｾ�ｽ�ｵ�ｽ�ｽ�ｽ�ｺ鬯ｮ�ｦ�ｽ�ｮ髯ｷ�ｻ�ｽ�ｻ�ｽ�ｽ�ｽ�ｿ�ｽ�ｽ�ｽ�ｽ鬯ｯ�ｯ�ｽ�ｨ�ｽ�ｽ�ｽ�ｾ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�｣鬯ｯ�ｮ�ｽ�ｴ髣費ｿｽ�ｽ�･�ｽ�ｽ�ｽ�ｳ�ｽ�ｽ�ｽ�ｨ�ｽ�ｽ�ｽ�ｽ髯懶ｽ｣�ｽ�､�ｽ�ｽ�ｽ�ｸ�ｽ�ｽ�ｽ�ｲ鬯ｩ蠅捺��ｽ�ｿ�ｽ�ｽ�ｽ縺､ﾂ€�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�｣鬯ｯ�ｮ�ｽ�ｴ鬯ｩ蟶壽桶�ｽ�ｭ鬮ｮ�｣�ｽ�ｿ�ｽ�ｽ�ｽ�ｽ�ｽ�ｨ鬮ｯ蛹ｺ�ｻ繧托ｽｽ�ｿ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｺ鬮｣蛹�ｽｽ�ｵ髫ｴ謫ｾ�ｽ�ｴ�ｽ�ｽ隶難ｽ｣�守｢托ｽｭ雜｣�ｽ�｢�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｩ鬯ｩ蟷｢�ｽ�｢髫ｴ雜｣�ｽ�｢�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｼ鬯ｩ蟷｢�ｽ�｢髫ｴ荳ｻ�ｽ隶捺ｻゑｽｿ�ｽ邵ｺ�､�つ€鬯ｯ�ｮ�ｽ�ｦ�ｽ�ｽ�ｽ�ｪ鬩包ｽｶ闔ｨ�ｽ�ｽ�ｦ�ｽ�ｴ�ｽ縺､ﾂ€髯ｷ闌ｨ�ｽ�ｷ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｻ鬯ｯ�ｯ�ｽ�ｪ�ｽ�ｽ�ｽ�ｭ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｲ鬯ｩ謳ｾ�ｽ�ｵ�ｽ�ｽ�ｽ�ｺ鬮ｯ�ｷ�ｽ�ｷ�ｽ�ｽ�ｽ�ｶ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ New

おすすめホワイトペーパー

• ペロブスカイト太陽電池向けキヤノンの高機能材料まとめ
• 連載「核融合発電 基本のキ」まとめ
• 2024年の3M注目ニュース3選　工場見学や新ブランドなど
• 日本電気硝子の全固体ナトリウムイオン電池の注目ニュース3選

印刷

通知 連載「％」の新着をメールで通知

鬯ｯ�ｮ�ｽ�ｫ鬩包ｽｨ郢ｧ謇假ｽｽ�ｽ�ｽ�ｹ髫ｴ雜｣�ｽ�｢�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽ�ｽPost

Shareシェア

-はてなブックマーク

SharePocket Button
