　実験では、合成石英ガラス表面にフェムト秒レーザーパルスを照射しながら、ガラスを一定速度で移動させてレーザー加工した。波長660nmと850nmの発光ダイオードを同軸落射、透過照明光源として使用し、波長ごとの顕微画像を取得。レーザー加工をしていない領域の顕微画像と比較することで、未加工領域からの反射光強度に対するレーザー加工領域からの反射光強度の比（相対反射率）と、未加工領域からの透過光強度に対するレーザー加工領域からの透過光強度の比（相対透過率）を計算した。

　また、加工後のガラス基板の表面と断面を観察し、相対反射率と相対透過率とを関連付けたプロセスデータベースを作成した。その結果、周期が約200nm、深さが約1μmの直線状のナノ周期構造が均一に形成されていることが分かった。

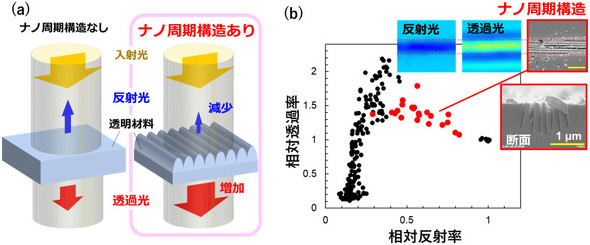

（a）ナノ周期構造の検出原理と（b）レーザー加工時モニタリングデータ（相対反射率、相対透過率）、加工表面の相関［クリックで拡大］出所：産業技術総合研究所

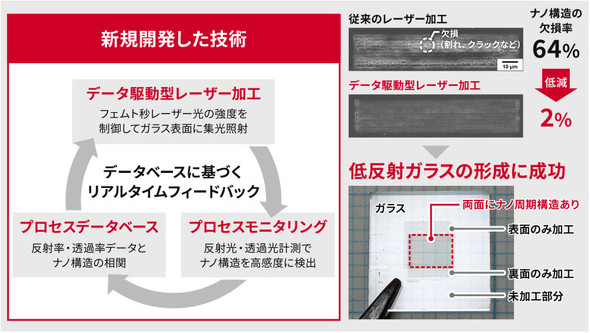

　次に、フェムト秒レーザーパルスの強度をフィードバック制御し、相対反射率と相対透過率が任意のナノ周期構造を形成する値となるよう調整した。1ライン照射領域内（長さ1mm）でのナノ周期構造の欠損率は2.4％で、制御しない場合の約10分の1に低減できた。横100μm、縦20μmの領域をレーザー加工した場合では、制御時のナノ周期構造の欠損率は約2％で、制御しない場合の約30分の1だった。これにより、光の透過率が大きい低反射ガラスの形成に成功した。

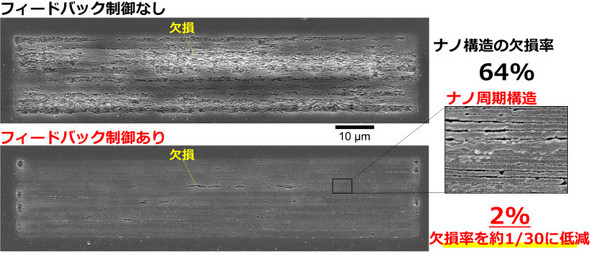

フィードバック制御によるナノ周期構造の欠損率の違い［クリックで拡大］出所：産業技術総合研究所

　同システムは、レーザーパルスを照射する場所を動かすだけで加工部分を変更できるため、加工材料のサイズに制限がなく、メートルサイズにも対応する。今後は、より高速、大面積に対応する装置構成を検討し、製造ラインでの実装に向けた技術開発に取り組む。
