事例（3）：左右対称にするだけでしょ？

　お客さまから依頼いただく装置の中には、「構造自体はほとんど同じで、左右が鏡写しになっている装置を1台ずつ」というものもあります。既存装置のリピート品や、2号機扱いとなるものが多いです。

　このような場合によくあるのが、エンドユーザーから「左右対称にするだけだから、設計費はほとんどかからないよね？」と言われたり、設計に詳しくない営業担当者が「左右対称にするだけですから、設計費の分だけ価格を下げられます！」と言ってしまったりするケースです。

　確かに、単に3Dモデルを左右対称にするだけであれば、CADのコマンド一発で済みます。ですが、設計工数がゼロになることはほぼありません。

　その最大の理由は、「左右対称にするだけで解決できるものは限られているから」です。

　左右対称にできない代表的なものが購入部品です。モーター、シリンダー、ロボット、センサー、その他の制御機器などは、いくらCAD上のコマンドで左右対称にしても、現物として左右違いの型番が存在しない限り、絵に描いた餅でしかありません。

　さらに、このような左右対称にできない部品があることで、次のような問題が発生します。

• 購入部品を取り付ける部品は、外形を対称にできても、取り付け穴の配置は対称にできない
• 左右対称にしたことで、配線の取り出し方向や配管ポートの位置との関係から、配線／配管を通せなくなったり、周辺部品と干渉したりする

　このような問題が発覚することは、設備設計の現場では非常に“あるある”の話です。

　また、左右対称にしたことで、「右利きの人にとってはかなり扱いづらくなってしまった」というケースもしばしばあります。

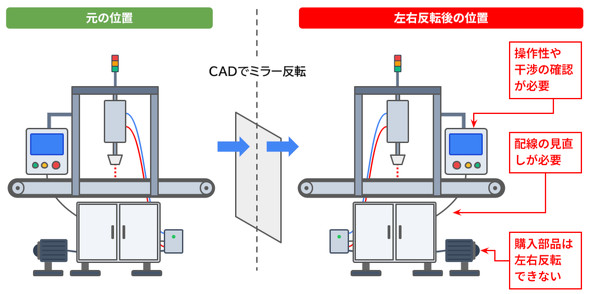

図3　CAD上では簡単な左右対称の対応も実は……［クリックで拡大］

　元の設計を流用できるため、設計工数が少なく済む傾向にあることは確かです。ただ、実際には、左右対称にできない部分の確認や再設計など、必要な設計工数がかかることも、ぜひ認識しておきたいところです。　（次回へ続く）
