　ギヤシェーピングは、ピニオンカッターを使用してギヤ加工を行う機能だ。従来のギヤ専用機で使用していた工具をそのまま流用できる。ホブ加工やギヤスカイビング加工では困難だった段付き形状や深穴へのギヤ加工にも対応する。搭載可能機種はNTXシリーズのほか、5軸加工機「monoBLOCK」シリーズやレーザー金属積層造形機「LASERTEC 3000 DED hybrid」など多岐にわたる。

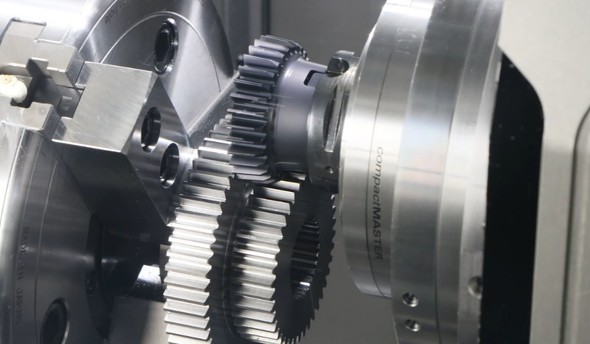

ギヤシェーピング［クリックで拡大］出所：DMG森精機

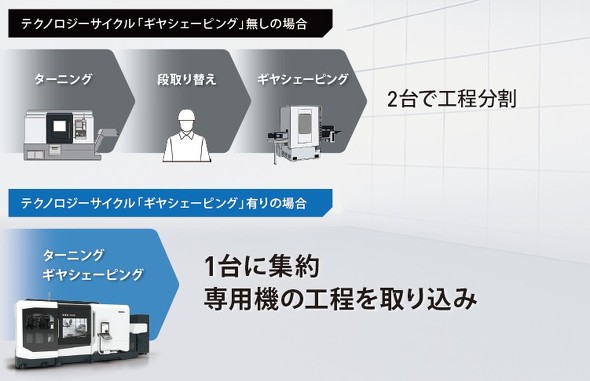

従来工程との比較イメージ図（ギヤシェーピング）［クリックで拡大］出所：DMG森精機

　ギヤブローチングは、Z軸の動作とワークのC軸割り出しを連動させることでブローチ加工を再現する。小径や深穴の加工に適しており、DMQP認定を受けたHORN製の工具など、ニーズに応じた最適な工具選定が可能だ。本機能はNTXシリーズに加え、ターニングセンタ「NLX」シリーズにも対応する。

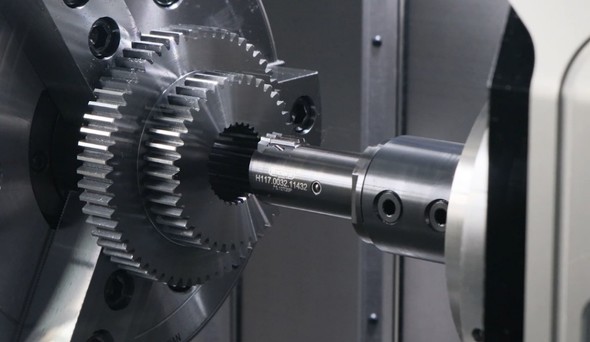

ギヤブローチング［クリックで拡大］出所：DMG森精機

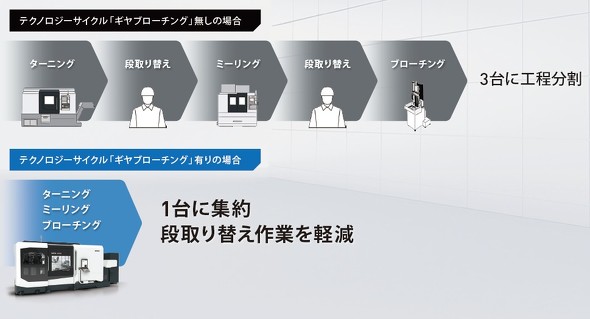

従来工程との比較イメージ図（ギヤブローチング）［クリックで拡大］出所：DMG森精機
