【レベル8】アセンブリの基礎をマスターせよ！：テルえもんクエストII（8）（3/3 ページ）

[小原照記／いわてデジタルエンジニア育成センター，MONOist]

問スター（9）を攻略せよ！

　それでは、前回（レベル7）の最後に登場した問スター（9）に挑戦しましょう。「ロフト」や「スイープ」などのアイテム（機能）を駆使して3Dモデル化するという内容です（図5）。

図5　問スター（9）［クリックで拡大］

　上から見て四角い形状は、断面形状が変化しているためロフトで作成します。一方、コの字になっている持ち手のような形状は、断面が一定で、経路に沿った形状になっているためスイープで作成します。

　また、形状が上下左右対称になっているため、片側だけ作成して「ミラー」で複製すれば、作成時間の短縮につながります。

　ロフトで作成する箇所は「シェル」で中をくり抜きますが、スイープで作成する部分はくり抜かないようにする必要があります。そのため、別部品として作成するのがポイントです。

　どうしても倒せない（分からない）場合や、倒し方の手順を知りたいという方は、テルえもん直伝の攻略法動画を参考にしてみてください（動画4）。

動画4　問（モン）スターを倒せ（9）！【3D CAD：Autodesk Fusion】MONOist連載「テルえもんクエストII（8）」

問スター（10）があらわれた！

　ここで、問スター（10）があらわれました。

　図6の2D図面を読み取り、3Dモデルを作成してください。作成した部品名は「Part-A」とします。次に、「Part-B」として、直径10mm、長さ50mmの丸棒の3Dモデルを作成してください。最後にアセンブリで、Part-Aを2個、Part-Bを1個使用し、部品同士が干渉しないように組み合わせて、直方体50×50×30mmの形にしてください。

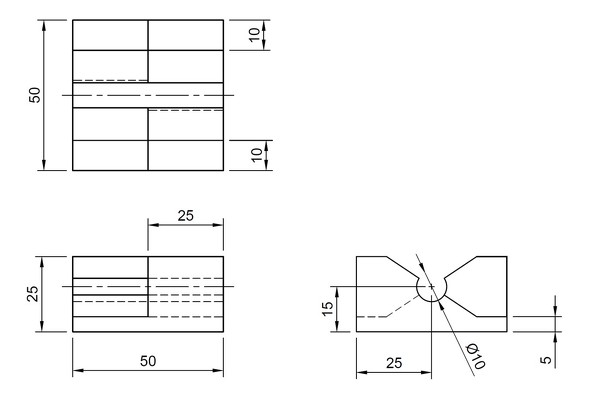

図6　問スター（10）：「Part-A」2D図面［クリックで拡大］

　問スター（10）の倒し方の手順と、テルえもん直伝の攻略法動画は次回お届けします。それでは、次のクエストでまたお会いしましょう！　（レベル9へ続く）
