【最終回】流体振動と金属疲労のお話：CAE解析とExcelを使いながら冷却系設計を自分でやってみる（20）（3/3 ページ）

[高橋良一／ＲＴデザインラボ 代表，MONOist]

　では、Rを付けた鞘で応力解析をしましょう。図9です。

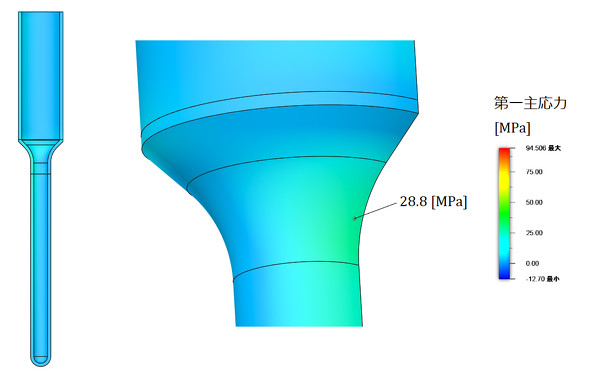

図9　第一主応力分布：角R付き［クリックで拡大］

　公称応力が26［MPa］なので、応力集中係数は1.11［-］です。図6のS-N線図を図10に再掲します。

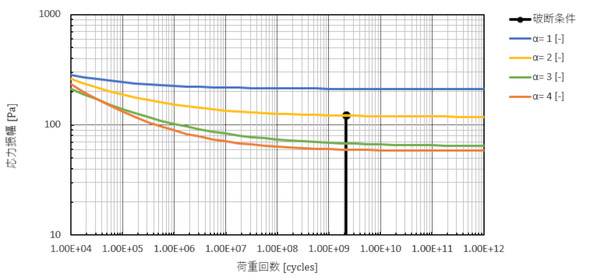

図10　応力集中試験片のS-N線図：SUS316材［クリックで拡大］

　ここでも百歩譲って、α＝2［-］のS-N曲線（黄色の線）を使いましょう。横軸が対数グラフであることに注目します。

　黄色の線では、応力振幅が60［MPa］のときの寿命は、10¹²［cycles］をはるかに超えるというか半永久的のように見えます。仮に、寿命が10¹²［cycles］として、250［Hz］だと129年ですね。原子力発電所の想定寿命よりも多分長いと思います。

　後に公表された報告資料では、弾塑性解析をして「ひずみ集中係数」を求めて、ひずみ集中係数の表面から1結晶粒までの領域の平均値を切欠係数βの代りとしていますが、ひずみ集中係数の平均値は約3［-］とのことです。

　図10のα＝4［-］、10¹²［cycles］のときの応力振幅は60［MPa］、一方、応力集中なし、つまりα＝1［-］、10¹²［cycles］のときの応力振幅は約200［MPa］ですね。200÷60はというと約3［-］で、前述した切欠係数βの代りと近い値です。

　この発電所の建設費用は約5000億円といわれています。そして、事故を起こしたときから今までの維持管理費はいくらでしょうか。解体して、更地に戻すのに一体いくらかかるのでしょうか。

　「当時200円くらいで買えたテンプレートをケチったために5000億円損した」などとの極端な発言はしませんが、疲労強度計算の重要性と、それらを未然に防止する先人の知恵をご理解いただければ幸いです。

　これで、「CAE解析とExcelを使いながら冷却系設計を自分でやってみる」シリーズは終わりです。ここまで読んでいただきありがとうございました。

参考文献：

• ［1］日本機械学会｜機械工学便覧 A3 力学・機械力学（1990）
• ［2］日本溶接協会｜原子力機器用ステンレス鋼の疲労強度評価研究（2015）
