　HYPER21は、コバルトを含まないマルエージング系粉末材料だ。同社の独自工法である「SRT（Stress Relief Technology）」に対応しており、造形品の変形を抑制する。機械加工しやすいように造形品の硬度をHRC40に調整しており、切削のしやすさと、量産が可能な耐摩耗性、強度特性を両立している。

「HYPER21」を使用した加工物（左）と切削面のアップ（右）［クリックで拡大］出所：ソディック

　OPMシリーズの切削加工機能とHYPER21を組み合わせることで、加工サイズや形状に関わらず、高精度な仕上がりが得られる。加工部品が小さい場合は、SRT工法を用いずに切削仕上げをすれば、加工時間が短縮できる。

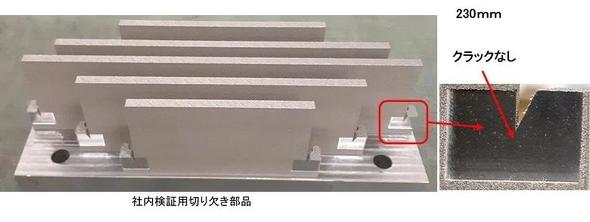

　靭性も高く、造形中のクラックを防止する。切り欠きのある部品でクラック耐性の試験を実施したところ、SRT工法を使用せずに、割れなしで長さ230mmの部品を造形できた。

高靭性によるクラック防止［クリックで拡大］出所：ソディック

　時効処理前のHYPER21は耐食性に優れ、成形樹脂による腐食や保管時のさびの発生を抑える。時効処理を施せば、硬度HRC50以上も可能だ。時効処理なしの場合の引張強度は1248MPa、0.2％耐力は860MPa、伸びは23％。時効処理ありの場合、引張強度は1690MPa、0.2％耐力は1120MPa、伸びは4.0％だ。

　金属3Dプリンタで金型を造形する場合、造形面積が大きいため、内部残留応力の影響で部品が大きく変形する。従来のマルエージング鋼では、変形をなくすための仕上げ加工代（しろ）が数mmになることや、経年変化による割れの可能性もあった。それらの問題に対応するため、同社は残留応力を開放しつつ、切削加工性に優れたHYPER21を開発した。

⇒その他の「金属3Dプリンタ」の記事はこちら

金属3DプリンタによるAMで先行する海外勢への日本の対抗策とは何か
本連載では、日本国内で何が金属3DプリンタによるAM実製品活用の妨げとなっており、どうすれば普及を進められるかを考察する。今回は、実製品活用で先行している海外勢への対抗策について考える。
金属3DプリンタによるAMはなぜ日本で普及しないのか
MONOistに掲載した主要な記事を、読みやすいPDF形式の電子ブックレットに再編集した「エンジニア電子ブックレット」。今回は、日本AM協会の澤越俊幸氏による連載をまとめた「金属3DプリンタによるAMはなぜ日本で普及しないのか」をお送りします。
「JIMTOF2024」で金属3Dプリンタの最新動向を調査
連載「テルえもんが見たデジタルモノづくり最前線」では、筆者が日々ウォッチしているニュースや見聞きした話題、企業リリース、実体験などを基に、コラム形式でデジタルモノづくりの魅力や可能性を発信していきます。連載第7回は「『JIMTOF2024』で見た金属3Dプリンタ最新動向」をお届けします。
スギノマシンが金属積層造形機能付きマシニングセンタ開発へ、ワイヤアークDEDで
スギノマシンは、金属積層造形機能を有するマシニングセンタの開発に着手すると発表した。大陽日酸が開発した「3DPro RotoTIG」専用トーチを搭載し、1台で金属積層造形と切削加工が可能になる。
複合加工とAMの工程集約が可能な金属3Dプリンタ、新HMIを搭載
DMG森精機は、複合加工とAMの工程集約が可能なレーザー金属積層造形機「LASERTEC 3000 | 3000 DED hybrid 2nd Generation」を発表した。コーティングや修復、クラッディングなど多様な積層ソリューションを提供する。
第2回金属3Dプリンタ動向調査、前回と保有割合に変化、追加導入の希望は？
MONOist／EE Times Japan／EDN Japanは「金属3Dプリンタ動向調査」を実施した。調査期間は2024年3月14日～4月2日で、有効回答数は381件だった。本稿ではその内容を紹介する。
