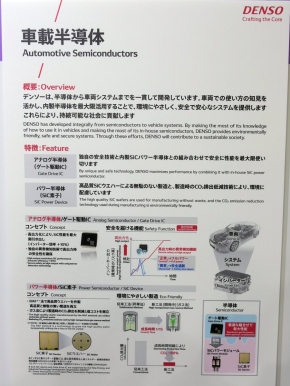

　SiCウエハーの一般的な工法としては昇華法が知られているが、種結晶からの成長速度が遅いため生産効率に課題がある。デンソーが開発中の新たな工法は、高温ガスを用いることでより高速に結晶を成長させられる。新工法の結晶成長にかかる時間は、昇華法の15分の1と極めて短い。また、結晶成長時間を短縮することにより、SiCウエハーの製造によるCO₂の排出量も90％削減できるという。

　新開発のゲート駆動ICは、SiCデバイスをより高いゲート電圧で駆動することでインバーターの出力を従来比で10％向上できる。ただし、ゲート電圧を一気に上げて駆動する場合、インバーター側で何らかの異常が生じてしまうとSiCデバイスの焼損などにつながる可能性がある。そこで、ゲート電圧を2段階に分けて上げることで、もし異常があった場合には1段階目でゲート電圧を下げて安全性を確保できるようにした。

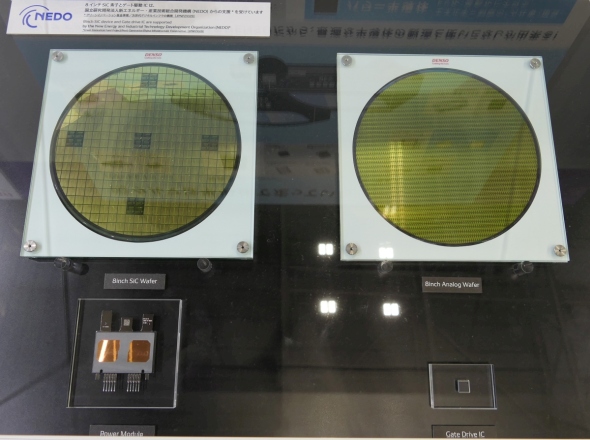

展示では、SiCデバイスを組み込んだパワーモジュールと新開発のゲート駆動ICに加えて、それぞれのデバイスを作り込んだ8インチウエハーを披露した［クリックで拡大］

　なお、これらの8インチSiCウエハーとSiCデバイス、ゲート駆動ICは、NEDO（新エネルギー・産業技術総合開発機構）からの支援を受けて開発を行っている。
