AIで2D図面を3D CADモデル化、アセンブリからバラシ図面の作成も：メカ設計ニュース

ホルスAIは、2D図面からの3D CADモデル生成や3Dアセンブリからのバラシ図面作成を行うWebサービス「Zumen AI」の先行提供を開始した。AIでCAD作業を効率化し、後工程への移行を早める。

[八木沢篤，MONOist]

　ホルスAIは2026年9月3日、2D図面から3D CADモデルを作成し、3Dアセンブリデータから部品ごとの2D図面（バラシ図面）を作成するWebサービス「Zumen AI」の先行提供を開始したと発表した。

　先行提供の利用希望企業から申し込みを受け付け、内容確認後にアカウントを順次発行する。

AIでCAD業務を自動化するWebサービス「Zumen AI」の先行提供を開始［クリックで拡大］ 出所：ホルスAI

　製造業では、過去の設計資産や取引先から受け取った図面が紙やPDF、DXFなどの2Dデータとして蓄積されている一方、案件や製造工程に応じて3D CADデータが必要になるケースがある。設計者が2D図面から形状や寸法を読み取り、一から3Dモデルを作成するには多くの作業時間を要する。

　また、3Dアセンブリから製造や部品手配に用いるバラシ図面を作成する際にも、構成部品ごとの図面化やビューの配置、寸法の記入、図枠の調整などに時間を要し、その後の加工先への見積依頼や発注、製造着手が遅れる要因となる。

「Zumen AI」の特長

　Zumen AIは、AI（人工知能）を活用して3Dモデリングとバラシ図面作成を支援するサービスだ。

3Dモデリング機能

　3Dモデリング機能では、紙図面をデータ化したものや2D CAD図面データをZumen AIにアップロードすると、AIが図面を基に部品の3Dモデルを生成する。生成後に形状や寸法を変更したい場合は、AIへ追加の指示を入力してモデルを修正することも可能だ。

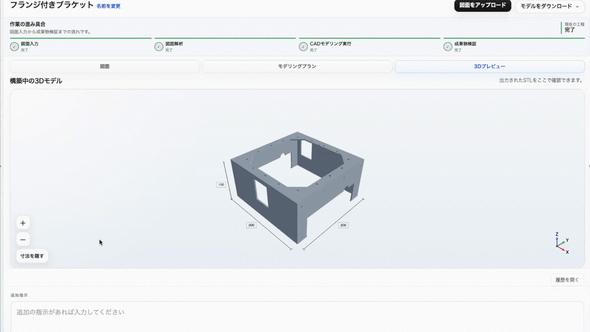

3Dモデリング機能のイメージ 出所：ホルスAI

　作成した3Dモデルは、汎用（はんよう）的な3Dデータ形式であるSTEPファイルまたはSTLファイルとしてすぐにダウンロードできる。また、既存のCADソフト上で形状や寸法を確認、修正したい場合には、フィーチャー履歴付きのネイティブCADファイルも選択できるという。

　ネイティブCADファイルは依頼後、最大1営業日以内にダウンロード可能となる。対応CADソフトは「SOLIDWORKS（*.sldprt）」「Fusion（*.f3d）」「Inventor（*.ipt）」で、その他のCADソフトへの対応も順次拡大する予定だ。

図面バラシ機能

　図面バラシ機能では、STEP形式の3Dアセンブリデータをアップロードすると、AIがアセンブリを構成する部品ごとのバラシ図面を作成する。利用者は部品の3Dモデルを確認しながら、生成された2D図面を編集できる。

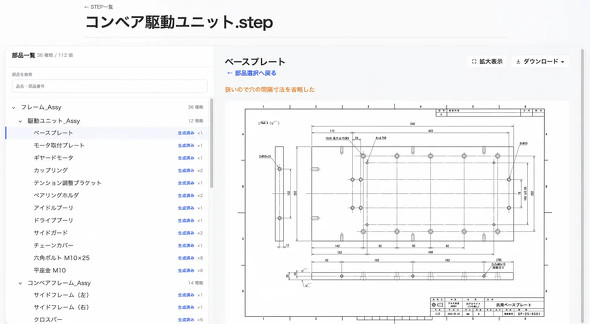

図面バラシ機能のイメージ［クリックで拡大］ 出所：ホルスAI

　自社で使用している図枠をテンプレートとして設定し、作成する図面へ反映することも可能だ。作成した図面はPDF形式またはDXF形式ですぐにダウンロードできる。

従量制の料金体系、CADアドイン提供や個別カスタマイズも

　Zumen AIは、利用量に応じてクレジットを消費する従量制の料金体系を採用する。

　1クレジット当たり100円（税別）で、3Dモデリングでは1部品につき10クレジット、バラシ図面作成では1図面につき1クレジットを消費する。クレジットは1クレジット単位で追加購入できる。なお、先行提供期間中は、アカウント発行時に50クレジットを無償で付与するという。

　ホルスAIは、Zumen AIの機能を普段利用しているCADソフト内から使用するためのアドインの提供や、企業ごとの業務フロー／要件に合わせた個別カスタマイズも受け付ける。
