弱い部分が1箇所でもあると台無しに、シール塗布装置の失敗事例：冴えない機械の救いかた（10）（4/4 ページ）

[高橋良一／ＲＴデザインラボ 代表，MONOist]

ノズルと基板の相対変位を評価する

　最後に、振動シミュレーションで工夫した点を述べておきます。

　振動シミュレーションから出力されるのは、各部の変位です。そのため、図7のような大きな波が結果として出てきます。

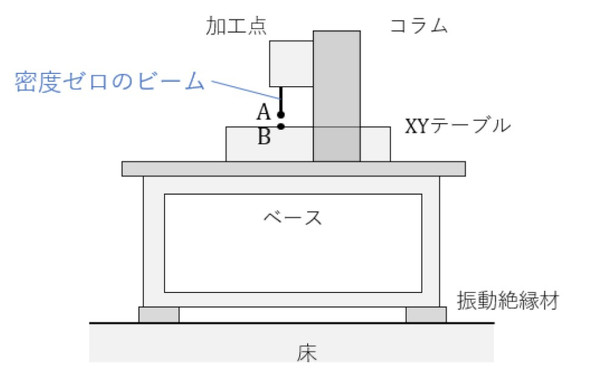

　これでは、ディスペンサーノズル先端と液晶基板との距離の変動が分かりませんね。図13に解析モデルを示します。ディスペンサーノズルの先端を表現するため、質量ゼロのビームを追加しました。

図13　解析モデル［クリックで拡大］

　問題となっていたのは、ディスペンサーノズル先端と液晶基板との距離の変動です。そこで、図中のA点とB点の変位をテキストデータとして出力し、その引き算をしました。

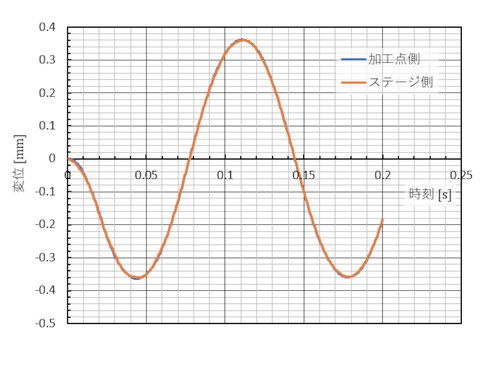

　図14に、加工点とステージのX方向振動変位を示します。大きな波が重なっていて分かりませんね。

図14　加工点とステージのX方向振動変位［クリックで拡大］

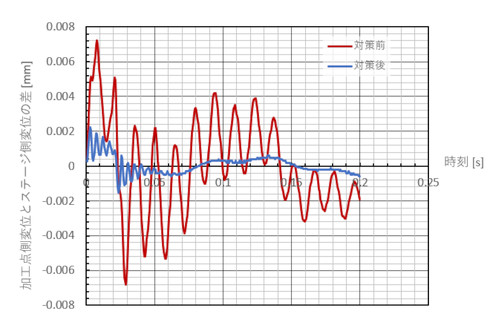

　図15に、加工点の変位からステージの変位を差し引いた結果を示します。これによって、対策効果の数値化ができました。

図15　加工点変位とステージ変位の差［クリックで拡大］

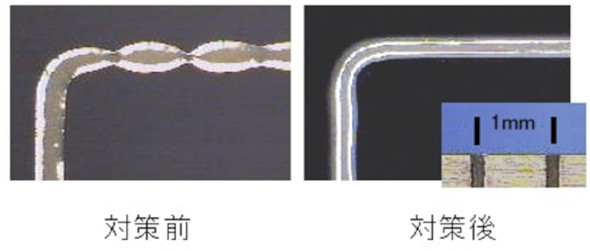

　あっ、そうそう。対策後のシール材塗布形状の写真を忘れていました。図16に示します。

図16　塗布されたシール材の形状［クリックで拡大］

　次回は、1軸アクチュエーターやXYテーブルに使われる直動ガイドのレイアウト失敗例を紹介します。　（次回へ続く）
