断面形状で座屈耐性は数倍変わる

　最後に、設計上最も効果のあるポイントに触れておきたい。座屈耐性を決める断面2次モーメント（I）は、同じ断面積でも形状によって大きく変わる。材料の断面を外側に配置する方が、Iの値は大きくなるからだ。

　試しに、同じ断面積（＝同じ材料の量、同じ重さ）で3つの断面を比べてみる（図4）。

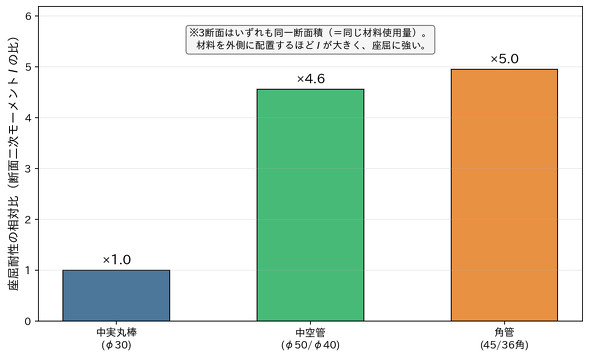

図4　断面形状と座屈耐性──同じ断面積（重さ）でも、形状で座屈耐性は数倍変わる（寸法例に基づく概念図 ※筆者作成）［クリックで拡大］

　中実の丸棒を基準にすると、図4の例では、同じ量の材料を中空の管にするだけで座屈耐性はおよそ4.6倍、角管にすればおよそ5倍に跳ね上がる。板厚や材料を増やさなくても、断面の形を変えるだけで座屈にこれだけ強くなるのだ。

　ただし、軽量化のために外径を小さくしたり、板厚を安易に薄くしたりすると、断面2次モーメントが大きく低下し、座屈耐性が大きく落ちることがある。重要なのは「中実か、中空か」そのものではなく、材料をどれだけ外側に配置できているか、そして断面2次モーメントを確保できているかである。

勘との対比：「強度OK」は「座屈OK」ではない

　「強度は足りているはず」という現場の勘は、材料が降伏しないか、圧壊するかどうかを問う限りにおいては正しい。家具の脚が仕様荷重で自ら潰れることは、まずない。長年の設計実務に裏打ちされた合理的な感覚だ。

　しかし、CAEの視点で見ると、2つの見落としがある。

　1つ目は評価対象としての「限界」が異なるということだ。強度計算が見ているのは、「材料が永久変形をするか」や「材料が破断しないか」などだが、座屈が問うのは、「真っすぐな状態を保てる荷重」だ。細長い部材では、その限界が非常に小さい。「強度OK」と「座屈OK」は、全く異なる合否判定基準なのだ。

　2つ目は、「応力コンター」への過信だ。前回まで主役だった応力コンター図だが、それだけでは、座屈の安全性を判断するのが難しい。低応力の部材が座屈することもある以上、「赤くないから安全」とは到底言えない。座屈を見るには、座屈固有値解析で、固有値とモード形状を求めるという、別の手続きが必要となる。

　勘は「脚は大丈夫か？」という問いを立ててくれる。CAEはその問いに対して、強度の視点だけではなく、「今の荷重の何倍で、どんな形で崩れるか」という固有の答えを返してくれる。両者は補い合う関係である。

※なお、一般的な線形座屈解析で得られるのは、座屈固有値とそのモード形状である。徐々に荷重を増やして、座屈が始まり、さらに変形が大きく進んでいく様子を見たり、飛び移り座屈のような現象を確認したりする場合には、非線形解析の実施が必要になる。

まとめ：「強度の物差し」だけで測らない

　今回のテーブルの脚の座屈から得られる教訓を整理する。

　第1に、座屈は強度だけではなく安定性の問題だ。材料に余力があっても、細長い部材はある大きさの荷重で、軸と直交する方向に大きくたわむ。理想化された柱では、ある荷重を境に急に横方向へたわむ。実際の構造物では、初期たわみや荷重の偏心により、座屈前から横たわみが徐々に増えることもあるが、いずれにしても、「折れる前に曲がる」を前提に置くことが出発点になる。

　第2に、細長比という別の物差しを持つこと。σ_cr＝π²E／λ²が示すように、ある細長比を超えれば座屈が破損を支配する。強度計算を通っても、細長比のチェックは欠かせない。

　第3に、断面形状が効くこと。同じ重さでも、中空化や断面の取り方で座屈耐性は数倍変わることがある。板厚を足すよりも、形を変える方が効くことも多い。

　カタログの耐荷重や静的な強度計算だけでは見えない「安定性の限界」を、CAEは座屈固有値解析で可視化してくれる。まずは、座屈という現象を頭の片隅に置き、細長い圧縮部材を見たら固有値解析を一度走らせてみる。そこから始めてみてはどうだろうか。

　次回は、自転車フレーム破断を取り上げる。「転倒の衝撃で折れた」と思われた破断が、実は通常走行の繰り返しによる疲労亀裂だった――溶接部の応力集中と、累積する荷重のストーリーを追う。　（次回へ続く）

【ポイント】現場ではこう疑う――「テーブル」編

　細く長い脚、軽量化で外形寸法を変えずに薄肉化した脚を見たら、強度計算だけで安心しない。細長比λ＝L_e／rを概算し、オイラー座屈荷重と設計荷重を比較する。CAEでは応力コンターに頼らず、座屈固有値解析で、最小固有値（＝座屈安全率の目安）と1次モードを確認するのが座屈解析の最低ラインだ。
