オイラーの座屈荷重と細長比

　座屈を最初に定式化したのは18世紀の数学者オイラーだ。両端で支えられた細長い柱が座屈する臨界荷重P_crは、次式で表現される。

P_cr＝π²EI／L_e²

　Eは材料のヤング率、Iは断面2次モーメント（断面の曲がりにくさを表す量）、L_eは座屈長さ（支持条件で決まる実質的な長さ）である。

　この式が語ることは示唆に富む。第1に、臨界荷重は材料の強度に関する項を含んでいない。つまり、弾性座屈を考える限り、座屈荷重は材料の強度そのものではなく、材料の剛性（EとI）と長さ（L）に大きく依存する。丈夫な材料を使うことが、必ずしも座屈に強くなることを意味するわけではない。

　第2に、座屈の臨界荷重は長さの2乗に反比例する。脚の長さを2倍にすると、座屈耐性は4分の1に落ちる。

　この性質を1つの指標にまとめたのが細長比（slenderness ratio）λ＝L_e／rだ（rは断面の回転半径）。細長比が大きいほど、その部材は座屈しやすい。座屈応力σ_crを細長比で表すと、σ_cr＝π²E／λ²となり、細長比の2乗に反比例して急激に下がっていく（図2）。ある細長比を境に、座屈応力は材料の圧縮強度を下回る。そこから先は、強度がいくらあっても座屈が先に破損を決定することになるのだ。

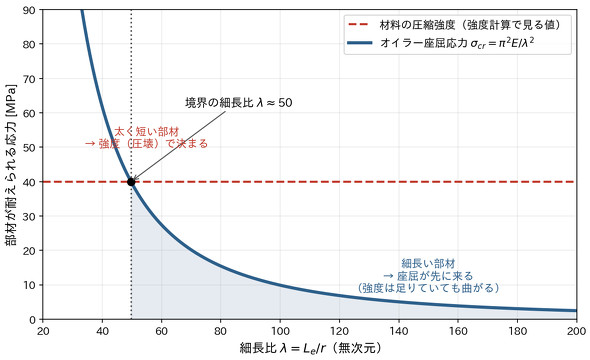

図2　細長比と座屈応力──ある細長比を超えると、強度ではなく座屈が破損を決める（例示条件に基づく概念図 ※筆者作成）［クリックで拡大］

　テーブルの脚を思い返してほしい。見た目のデザインを優先して無理に細長くした脚、あるいはコストや軽量化のために断面を絞った脚は、この「座屈が先に来る」領域に入りやすい。「強度計算は通った」という安心は、細長比という別の物差しを当てた瞬間に崩れることがある。

固有値解析という考え方――固有値＝座屈荷重の倍率

　では、CAEで座屈をどう診るのか。ここで使うのが固有値解析（eigenvalue analysis）、いわゆる線形座屈解析だ。

　その考え方はこうだ。まず、製品に「ある基準の荷重」を与えて解析する。座屈固有値解析では、その基準荷重を何倍にしたら座屈が起きるかを解析する。その倍率を「固有値」として返してくれる。例えば、100Nを基準の荷重にして解析をしたとき、固有値が3.0であれば、解析モデル上は300Nで座屈する、という意味になる。

　つまり、固有値は、解析条件上の座屈荷重の倍率であり、座屈に対する安全率の目安として読むことができる。固有値が1.0を下回るのであれば、今想定している設計荷重では座屈する可能性があるということだ。静解析が「応力が許容値を超えたか」を見るのに対して、座屈解析は「今の荷重の何倍で安定を失うか」を見る。見ている軸が違うのだ。

　ただし、線形座屈解析で得られる固有値は、理想化されたモデルに対する座屈荷重倍率であり、実機の安全率そのものではない。初期たわみ、荷重の偏心、接合部のガタ、材料非線形、大変形の影響がある場合、実際の座屈荷重はこれより低くなることがある。

応力コンター図だけでは見えない座屈モード

　ここが座屈解析の重要なポイントだ。静解析の応力コンター図をいくら眺めても座屈の危険性は見えてこない。応力コンターでは、応力の高い部分や応力集中する場所を示してくれるが、座屈は応力が低い部材でも起こり得るからだ。脚の部分の応力が低いと表示されていても、その脚は次の瞬間には座屈するかもしれない。

　座屈固有値解析が可視化するのは、応力ではなく座屈のモード形状、つまり部材がどのような形に崩れるのか、という変形のパターンだ（図3）。なお、座屈モード図の変形量は表示上スケーリングされたものであり、実際にその量だけ変位することを意味しない。見るべきなのは変形量の絶対値ではなく、どのような形で安定を失うかというモード形状である。

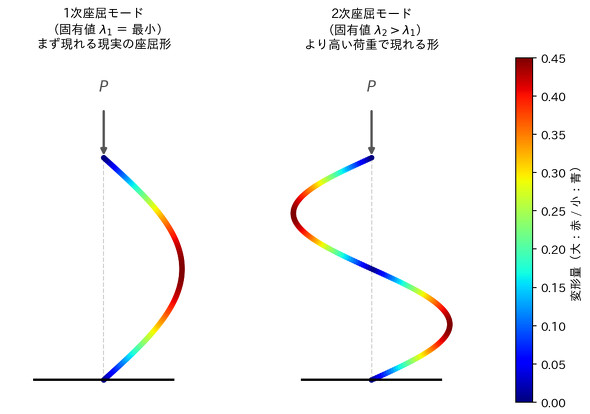

図3　座屈固有値解析の結果イメージ──応力コンターでは見えない「座屈モード形」を可視化する（サンプルの解析であり実際の製品ではありません）［クリックで拡大］

　最も低い固有値に対応する1次モードは、現実に最初に現れやすい座屈形状の候補として読むことができる。テーブルなら4本の脚が同じ向きに傾く形、対角の脚が互いに逆方向へ逃げる形など、いくつものモードが固有値の小さい順に並ぶ。設計者が見るべきは、最小固有値とそのモード形状だ。「どこが弱いか」ではなく、「どんな形で安定を失うか」を読む。これが応力コンターを見る時とは別の視点なのだ。
