中空構造のボールに込められた工夫

　前述した通り、ボールキャッチ玩具の肝は、レバーを握るとボールが飛ぶ仕組みにありますが、実はボール自体も重要な要素となります。手に取ると驚くほど軽いこのボールは、内部が空洞の「中空構造」をしています。

　運動エネルギーは、

で表されます。板ばねが解放するエネルギー（弾性エネルギー）Eが一定である場合、質量mが小さい（ボールが軽い）ほど初速vを大きくでき、ボールを高く、遠くへ飛ばすことが可能になります。

　また、質量を極限まで減らすことで、万が一顔などに当たった場合の衝撃力（運動量）を小さくでき、安全性の面でも有利になります。

　この薄肉で軽量な中空ボールを一体成形で実現するために用いられているのが「ブロー成形」です。材料となる樹脂を金型内にセットし、高圧の空気を吹き込みます。これにより、樹脂が金型の内壁に押し付けられ、内側が空洞のまま均一な薄肉の球体が成形されます。

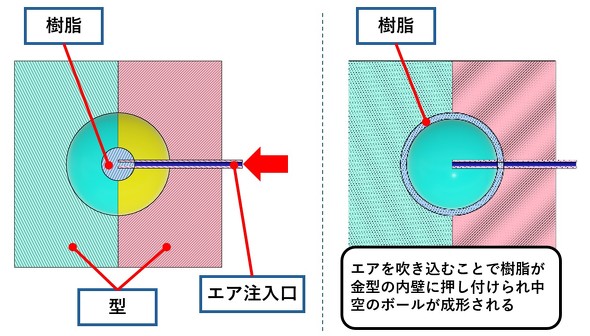

図7　ブロー成形により薄肉で軽量な中空ボールを実現［クリックで拡大］

　成形されたボールをよく観察すると、小さな穴があります。この穴がエア注入口の跡になります。また、ボールの中心部分には金型の分割面（パーティングライン）も確認できます（図8）。

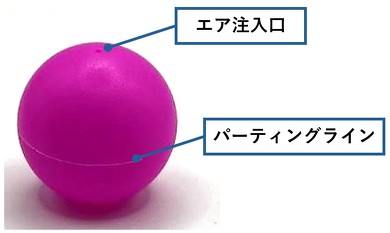

図8　中空ボールを観察すると、エア注入口やパーティングラインを確認できる［クリックで拡大］

---

　今回取り上げたボールキャッチ玩具は、昔ながらのおもちゃで、100円で入手可能な安価な製品ですが、「ボールを弾き出すためのエネルギーをどう蓄え、どう解放するか」という課題に対し、最小限の部品数で明確な解を示しています。

　この「機能を維持しつつ、要素を徹底的に削ぎ落とす」というアプローチは、われわれエンジニアが日々の設計業務で行っている最適化に通じるものがあります。シンプルな構造の中に、エンジニアリングの原点を見ることができました。　（次回へ続く）
