本連載「100円均一でモノの仕組みを考える」では、実際に100円均一ショップで販売されている商品を分解／観察して、その仕組みや構造を理解しながら、製品開発の過程を考察していきます。連載第15回のお題は、“紙をとじる”というシンプルな用途で広く使われている身近な文房具「ホチキス」です。

[落合孝明／モールドテック，MONOist]

こんな人にオススメの記事です！

• モノの仕組みや構造、分解に興味がある方
• 設計スキルの向上を図りたい方
• 自社製品の差別化／競争力アップを目指したい方

　本連載は、実際に100円均一ショップで販売されている商品を分解／観察し、その仕組みや構造を理解して、製品開発の過程を知ることを目的としています。前回は、幅広い分野で利用されている手軽な工具「グルーガン」の仕組みを取り上げました。

テーマ15：ホチキス

　連載第15回となる今回は、“紙をとじる”という非常にシンプルな用途で活躍する身近な文房具「ホチキス」を取り上げます（図1）。

図1　今回のお題「ホチキス」のイメージ［クリックで拡大］ 出所：iStock／Anita Handayani

　ホチキスは、本体を握ると金属針（ホチキス針）が下り、紙を貫通し、裏で折り返されて固定されるという流れで紙をとじます。この一連の動作は、レバー操作に連動して自動的に行われます。

　この動作の中で、さまざまな機構が連携して機能を成立させています。シンプルながら機構要素が満載のホチキスを分解しながら、その構造を探っていきましょう。

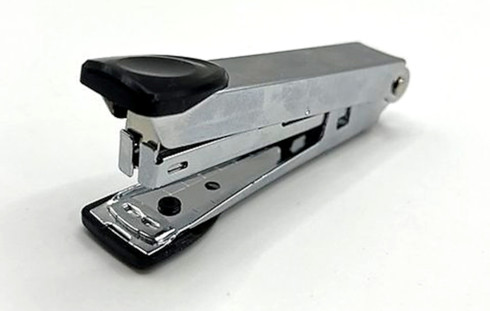

図2　今回筆者が100円均一ショップで入手した「ホチキス」［クリックで拡大］

ホチキスの部品構成

　日常で何げなく使うホチキスですが、その内部は非常に綿密に設計された機械要素の集合体です。まずはその部品構成を見ていきましょう（図3）。

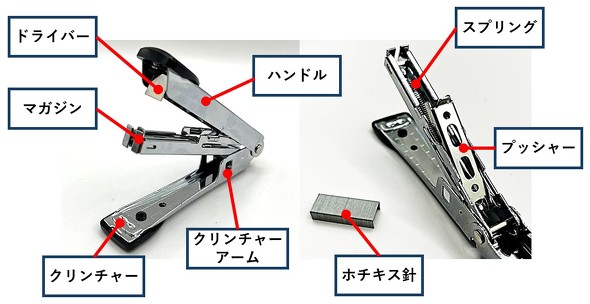

図3　「ホチキス」の部品構成［クリックで拡大］

マガジン

　ホチキス針を装填（そうてん）するスペースです。

プッシャー

　ホチキス針を押し出すための部品です。

スプリング

　スプリングの力によってプッシャーを前方に押し出します。

ドライバー

　押し下げ板のことで、マガジンから押し出された針を紙に打ち込むための金属パーツです。

クリンチャー

　本体下部にある、紙を貫通したホチキス針の先端を曲げるための台です。

ホチキス針

　紙を貫通し、曲げられて固定される金属製の針です。

ハンドル

　上部の持ち手で、力を与える側です。

クリンチャーアーム

　下部の持ち手で、力を受ける側です。

　このように部品はそれぞれシンプルですが、これらを最適に組み合わせることで毎回確実に“紙をとじる”動作が実現されています。各部品は互いに連動しており、どれか1つ欠けても正常に動作しません。
