約3.5kgの力で打ち抜ける手動式卓上パンチプレス：メカ設計ニュース

オリジナルマインドは、電源やドリルでの下穴加工を必要とせず、手動で板金の打ち抜きができる卓上パンチプレス「GOIGOI2」を発売した。トグルリンク機構により、アルミ板などを軽い力で加工できる。

[MONOist]

　オリジナルマインドは2026年1月21日、卓上手動式パンチプレス「GOIGOI2」の販売を開始したと発表した。同製品は、材料をセットしてハンドルを下げるだけで、穴あけや追い抜き加工ができる。従来の板金加工で必要とされたドリルによる下穴の準備や、電動工具の電源を不要とした。

「GOIGOI2」の全景［クリックで拡大］ 出所：オリジナルマインド

　GOIGOI2は、わずかな力で大きな加圧力を生み出す「トグルリンク機構」を採用。ハンドルの角度と長さを改良し、1mm厚のアルミ板を約3.5kgの力で操作して打ち抜く。また、リンク機構に「両持ち構造」を採用して全体の剛性を向上させ、ステンレスなどの高負荷な材料でも安定して加工できる。

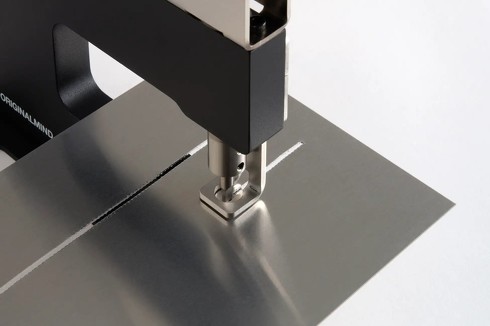

独自開発した2段構成のパンチとダイ［クリックで拡大］ 出所：オリジナルマインド

　連続的な打ち抜きに対応するため、独自の2段構成パンチとダイを搭載した。これは、1段目の刃があけた穴をガイドにして、2段目の刃が追い抜きを行う仕組みで、実用新案も登録済みだ。

G字型フレームの懐を大きく確保した構造［クリックで拡大］ 出所：オリジナルマインド

　筐体はG字型フレームで、多様な形状のワークに対応する。オプションとして、M3ねじ用やタップ下穴用の丸穴をあける「丸穴用パンチ＆ダイ」を用意して、用途に合わせたカスタマイズに対応する。販売価格は6万9800円（税込）だ。
