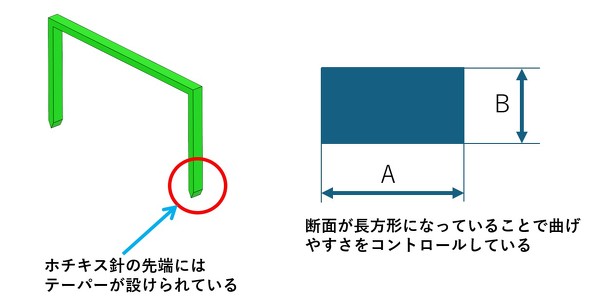

　ホチキス針は紙を貫通した後、クリンチャーで足が曲がります。実は、ホチキス針の足先には微妙なテーパーが設けられており、曲がる方向が制御されています。また、ホチキス針の断面は正四角形ではなく長方形になっており、この形状によって曲がりやすい方向（紙を貫通した後の足先方向）をコントロールしています（図9）。

図9　ホチキス針の先端にはテーパーが設けられている［クリックで拡大］

余談：ホチキスとステープラー

　余談ですが、ここで、ホチキスという名前に関する話にも触れておきます。

　ホチキスは「ステープラー」と呼ばれることもあります。日本ではホチキスが一般的ですが、英語では“Stapler（ステープラー）”が正式名称です。ホチキスは、かつて日本で輸入された米国のHOTCHKISS（企業名）製の「とじ器」に由来する通称です。

　新聞用字用語集では「ホチキス」、JIS規格では「ステープラ」（JIS規格では最後の音引きは「なし」）と定められており、厳密に正式名称が決まっているわけではないようです。また、「ホッチキス」という記載を見掛けることもあります。

　ホチキスは誰でも一度は使ったことがある身近な文房具の一つです。最小限の機構で確実な「打つ→曲げる→戻す」を実現する優れた機械要素の集合体であり、シンプルな操作の裏側には精密な動作設計が凝縮されています。　（次回へ続く）
