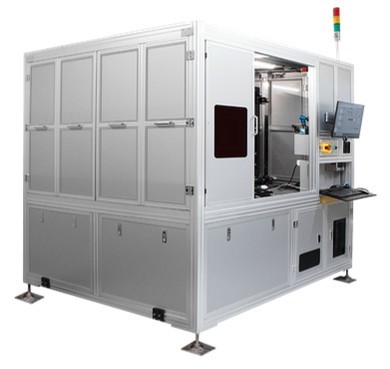

　加工には、フェムト秒レーザー光源と精密加工ステージをプラットフォームとするFemto-proを活用。同社独自の「GHz Pulse Injection Technology」により、GHz帯の高繰り返しパルス列を透明体内部へ高密度に注入して安定したエネルギー付与を可能にした。従来の透明体内部加工で用いるベッセルビームなどの特殊光学系を使用せず、シンプルな光学構成で加工できる。

　ガラスコア基板加工に向けた基礎検証として、15mm厚のクラウンガラスに対する深さ4mmの穴あけ加工を実証した。また、1.2mm厚のソーダガラスに対し、裏面穴径5μm、アスペクト比240の貫通加工で有効性を確認した。

15mm厚のクラウンガラスに4mmの深堀加工［クリックで拡大］出所：光響

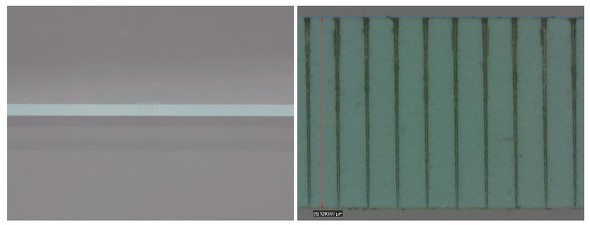

1.2mm厚のソーダガラスに対する貫通加工［クリックで拡大］出所：光響

　次世代半導体パッケージ向けのガラスコア基板は、高い絶縁性と低熱膨張、優れた平たん性に加え、高周波信号伝送に適した特性を持つ。実用化にはTGVと呼ばれる貫通穴形成技術が重要となるが、加工プロセスの複雑化や設備コスト、品質ばらつきなどの課題があった。
