　まず、色見本と感圧紙の関係です。色見本は、既に紙に印刷されているものか、ダウンロードした色見本データをプリンタで出力したものを使う感じでしょうか。図10に、筆者が想像したスキャナーの測定原理を示します（レンズがありませんね。省略しました）。RGB値は、カラーフィルターを通過した光の強度となります。

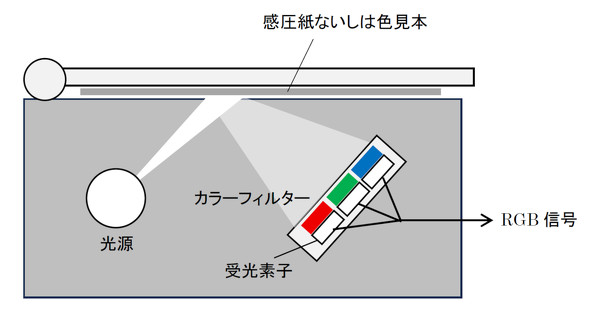

図10　スキャナーの測定原理［クリックで拡大］

　光源が発する光のスペクトルはフラットな特性ではなく、ランプの色温度で決まる特性です。スキャナーは、RGB値が全て255のときに、うまく白色になるよう調整されたものです。

　必ず守らなければならない注意点は以下です。

色見本をスキャンしたスキャナーと、感圧紙をスキャンしたスキャナーは同一であること！

　つまり、以下のようなやり方をすると、正しい数値化ができないということです。理由は、スキャナーの種類が違えば、光源のスペクトルやカラーフィルターの透過率も異なるからです。

色見本をスキャンしたスキャナーと、感圧紙をスキャンしたスキャナーが異なる
感圧紙をスマホで撮影してPCに取り込む（1．と似たような状況だが）
PCに表示された色見本を画面キャプチャーしてRGB値を取得し、感圧紙の方はスキャナーで読み取る

　スキャナーが異なるくらいならまだ許せますが、スマホで撮影すると事態は深刻です。スマホで撮影したときの光源は何だったでしょうか。正午近くの太陽光、蛍光灯、LED光源など、いろいろ考えられます。

　ここでは、LED光源の場合を考えましょう。図11に白色LEDのスペクトルを示しておきます。このような光源で測定したRGB値と、正午近くの太陽光で測定したRGB値とでは、全く別物であることが推測されます。

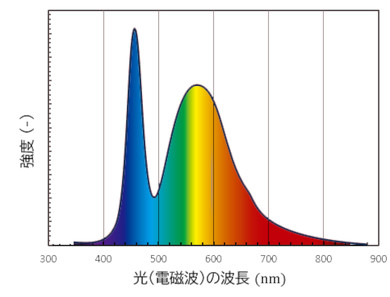

図11　白色LEDのスペクトル（筆者が「だいたいこんな感じ」と思って描いた図）［クリックで拡大］

　圧力値を正しく測定したいのであれば、次の点も考慮しなければなりません。

色見本のインクと感圧紙で発色しているインクは別物であり、さらに光源も異なると、発色している赤色（あるいはピンク色）のRGB値が一致する保証はない！

　正確な測定をするには、自身で色見本を作る必要があります。例えば、図12の方法で色見本を作ります。これなら、色見本の赤色（ないしはピンク色）を発色しているインクは、感圧紙と同じになります。

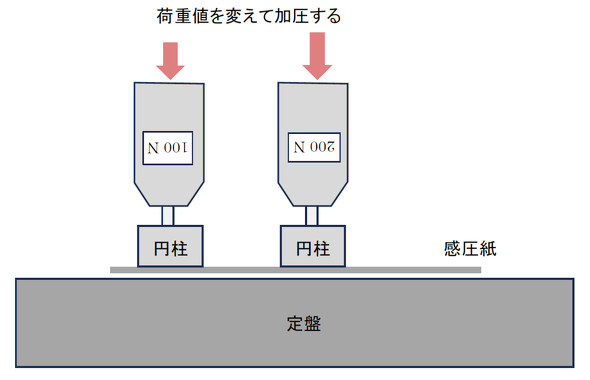

図12　色見本の作成［クリックで拡大］

なぜ色見本にこだわったのか

　感圧紙メーカーから、圧力値などを数値化するスマホアプリを購入すれば済む話です。それなのに、どうして色の測定にこだわっているのか――。これは、いずれお話しする「計測器メーカーは助けてくれない」につながる内容なのです。

　開発現場の実験室では、計測行為がほとんどです。モノづくりの現場でも計測は行われます。メカトロ機器は、センサーの測定値に従ってコンピュータが次のアクションを決定します。つまり、やっていることの多くは計測行為だということです。

　不正確な実験結果、不良品の生産、メカトロ機器の不具合などの解決では、「正しい計測行為がされているか」を調べることが有効な場合がよくあります。ここで、計測器メーカーが親切に対応してくれたらいいのですが、「当社の規定に従って出荷検査されており、この測定器は不良品ではありません」と、あしらわれることも珍しくありません。

　このように、ときには自力で問題を解決しなければなりません。測定値が正しいものかどうかを調べるには、以下のことが重要だと考えております。
