　RGB値が0～255までということは、R値は8bit、つまり1バイトで表現されています。R、G、Bの3つがあるので、24bit必要です。というわけで、24bitのビットマップ形式となります。ちなみに、筆者が最初に買ったPCは、RGB値を16bitで表現していました。R値は5bit（0～31）でした。それでも十分なカラー表示ができたと記憶しております。

　人間の目は、色（色相）の見分けには鈍感で、明暗（明度）には敏感です。人類が狩猟時代だったころは、明暗に頼って危険を回避していたのだと推測しています。

　ブラウン管と絵具を使って、光の足し算と引き算を説明します。まずは絵具から説明します。青色の絵具と黄色の絵具を混ぜると緑色になりますが、それに赤色を加えると灰色になります。混ぜる色を増やすと、どうやっても鮮やかな色にはならず、ぼやけた灰色になりますね。絵具は色の引き算なのです。

　では、ブラウン管ではどうなるのでしょうか。赤と緑を光らせると黄色になります。緑と青を光らせると水色に、赤と青を光らせるとショッキングピンク（マゼンタ色）になります。そして、赤、青、緑の大きさを組み合わせることで、人が見える範囲には限定されますが、さまざまな色を表現できます。ブラウン管は光の足し算なのです。絵具のように、ぼやけた灰色にはなりません。

　繰り返しとなりますが、RGB値を全て255［-］にすると白になります。

感圧紙の赤色成分を見ちゃダメなんだ

　図6に、感圧紙による測定例を示します。これをスキャナーで読み込み、RGB値を取得しました。ここで、R値（赤色成分）を頼りに圧力を数値化すると、失敗事例となってしまいます。

図6　感圧紙による測定例［クリックで拡大］

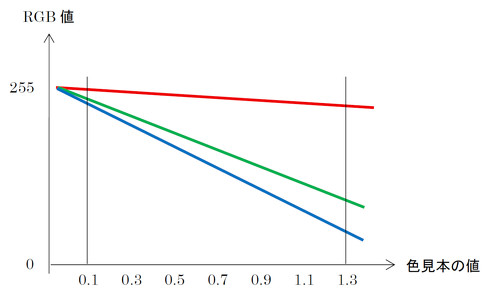

　色見本（これは紙に印刷されたものでした）のRGB値をグラフにしたものを図7に示します。

図7　色見本のRGB値（筆者の記憶から作図）［クリックで拡大］

　まず、圧力がない場合を考えましょう。新品の感圧紙は白色です。つまり、RGB値は（255，255，255）ですね。次に、小さな圧力値を測定した場合（色見本の0.1［-］です）は薄いピンク色になります。薄いピンク色のRGB値は、（250，230，230）くらいでしょう。一方、大きな圧力を測定した場合（色見本の1.3［-］です）は真っ赤になります。RGB値は（230，50，30）くらいだったと記憶しております。

　表にまとめてみましょう。表1になります。

表1　圧力の大小とRGB値［クリックで拡大］

　真っ赤な色のR値は230［-］と、白色のR値255［-］とほとんど変わりません。そうでないと赤色にはなり得ませんね。一方、真っ赤な色のG値とB値はゼロに近くなります。というわけで、大きな圧力を測定した場合（色見本の1.3［-］です）のG値は50［-］、B値は30［-］とゼロに近い値になります。緑色成分よりも、青色成分の変化の方が大きかったと記憶しております。大きな圧力を測定した場合、R値は255［-］から230［-］へとほとんど変化しないのに対し、B値は255［-］から30［-］へと大きく変化します。

　圧力を数値化するときは、R値を見るのではなく、G値かB値を見る必要があります。ここがポイントです。

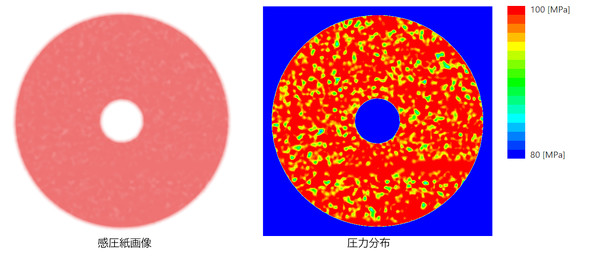

　図8に圧力分布の測定例を示します。
