ブレッドボードの表裏を使ってFPGA評価ボードの万能UI「dpad」を新生させる：注目デバイスで組み込み開発をアップグレード（26）（1/3 ページ）

注目デバイスの活用で組み込み開発の幅を広げることが狙いの本連載。今回は、本連載やFPGAの連載の中で紹介してきたFPGA評価ボードに万能ユーザーインタフェースを備えたデバイス「dpad」について、ブレッドボードの表裏の両面を活用して新たに開発した新生dpadを紹介する。

[今岡通博，MONOist]

はじめに

　「dpad」。それはFPGA評価ボードに万能ユーザーインタフェースを備えたデバイスです。これまでも、本連載やFPGAの連載の中で紹介してきましたが、今回は筆者にとって納得の行くdpadを試作できたので、読者の皆さまと共有したいと思います。

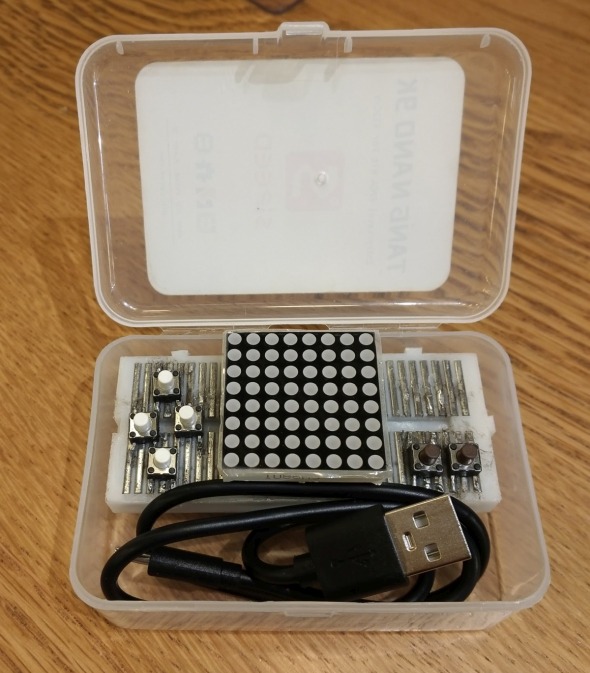

　図1は、新たに開発した新生dpadです。今回の改良でコンパクトになったので、ベースになっているFPGAボードの「Tang Nano 9K」の外装パッケージにdpadを収めた状態を撮影したものです。もちろんふたも閉まります。

図1　新生「dpad」。コンパクトになったのでFPGAボード「Tang Nano 9K」の外装パッケージに収まった［クリックで拡大］

⇒連載「注目デバイスで組み込み開発をアップグレード」のバックナンバー

これまで幾つも試作してきたdpad

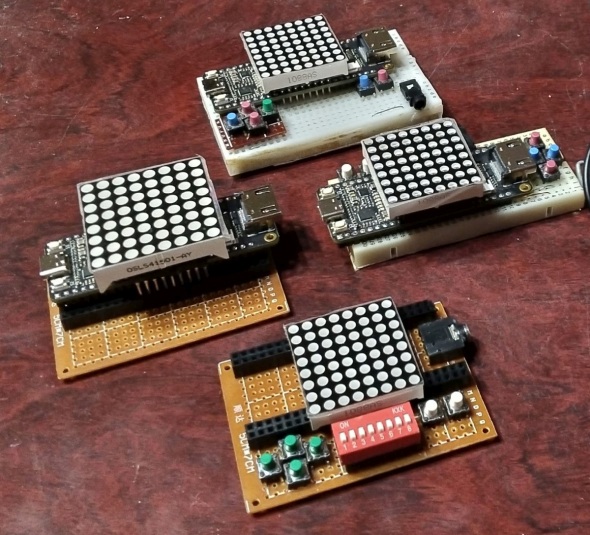

　図2はこれまでに試作してきたdpadの数々です。

図2　これまで試作してきたdpadの数々［クリックで拡大］

　今まで幾つもdpadを試作してきましたが、筆者としてはどれもしっくりいかず現在に至っておりました。図2内の一番上にあるdpadは過去記事の製作例などでも何度か登場しています。

新生「dpad」はブレッドボードの両面を活用

　今回紹介する新生dpadは、ブレッドボードの両面を利用することでよりコンパクトな部品配置とワイヤーの配線を極力少なくすることが可能です。

ブレッドボード裏面

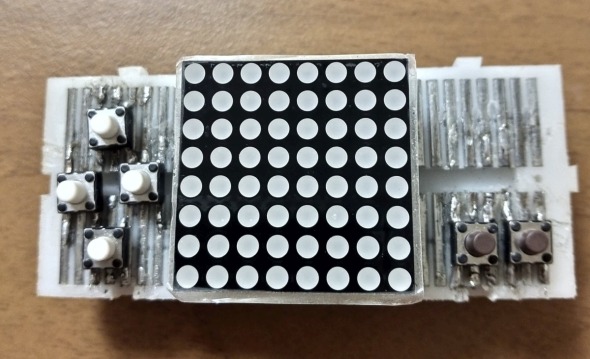

　図3は、新生dpadのブレッドボードの裏面です。

図3　新生「dpad」のブレッドボードの裏面［クリックで拡大］

　左側に4個のタクトスイッチが縦横に配置しています。これら4個のスイッチは上下左右を指示するために用います。なお、今後これらのスイッチは右ボタン、左ボタン、上ボタン、下ボタンと呼ぶことにします。

　そして中央には8×8のLEDドットマトリクスがあります。さらにその右下には2つのタクトスイッチがありますが、右のスイッチをAボタン、左のスイッチをBボタンと呼びます。これらもFPGAのユーザーインタフェースとなります。これらのインタフェースに基づくdpadのいわれは以前の記事を参考にしてください。

ブレッドボードの表面

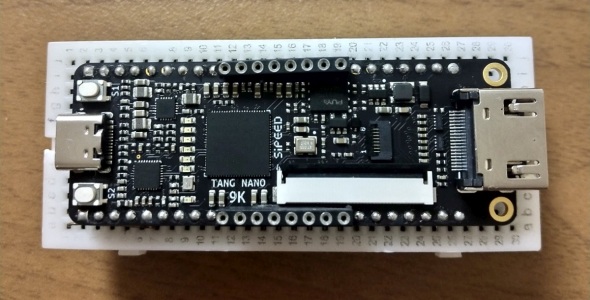

　図4はブレッドボードの表面です。

図4　新生「dpad」のブレッドボードの表面［クリックで拡大］

　見ての通りTang Nano 9Kが普通にブレッドボードに刺さっています。USBコネクターの上下にタクトスイッチがそれぞれ2個ありますが、これらも補助的にユーザーインタフェースとして使う場合があります。なお、Tang Nano 9Kの基板にはLEDが6個あるのですが、今回紹介するdpadでは裏返しになってしまうため見えないのが少し残念です。
