夏のおもちゃの定番、ピュッと水が飛び出す「水鉄砲」の仕組み：100円均一でモノの仕組みを考える（18）（2/2 ページ）

[落合孝明／モールドテック，MONOist]

水を入れて発射するまでの仕組み（ポンプと弁のメカニズム）

　では、この小さな水鉄砲はどうやって「水を吸い上げ」「勢いよく飛ばす」のでしょうか。その正体は、メカニカルな「シリンダーポンプ」と「2つの逆止弁（1方向弁）」の組み合わせです。

　それでは動作プロセスを見ていきましょう。

（1）水の注入と準備

　タンク後部のキャップを開けて水を注ぐと、水は本体内部にたまります。最初はシリンダー内部やチューブに空気が残っていることもありますが、ピストンを何度か押して、吸入口から水を吸い上げると、これらの部分にも水が満たされていきます。

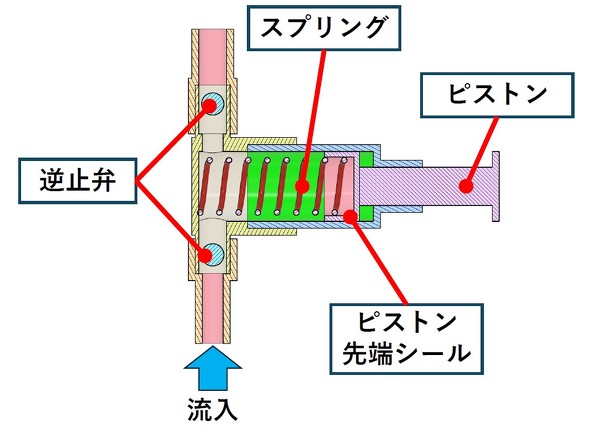

図6　シリンダー内部の構造［クリックで拡大］

（2）ピストンを押す（射出工程）

　ピストンを指で押すと、その先端がシリンダーの奥へ進みます。シリンダー内の容積が急激に小さくなり、内部の水圧が高まります。すると、2つの逆止弁が水圧を受け、それぞれ次のように動きます。

• タンク側の弁（吸入弁）：
  「閉じて」、タンクへ水が逆流するのを防ぐ。
• ノズル側の弁（吐出弁）：
  「開いて」、水をノズル側へ送り出す。

　押し出された水は細いノズル穴から、勢いよく前方へピュッと射出されます。

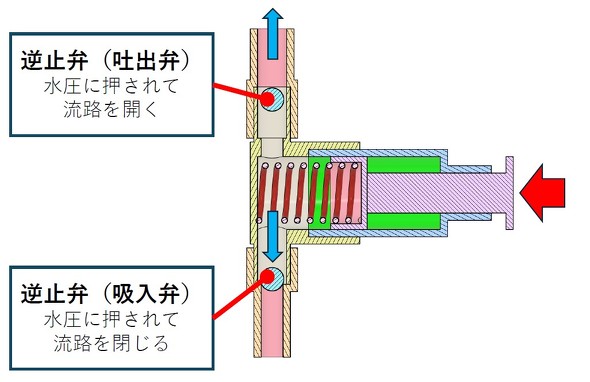

図7　ピストンを押す（射出工程）［クリックで拡大］

（3）ピストンを戻す（吸入行程）

　ピストンから指を離すと、内蔵されたスプリングの力でピストンが元の位置へ戻ります。このときシリンダー内の容積が大きくなり、内部が負圧（周囲より圧力が低い状態）になります。すると、圧力差によって2つの逆止弁は射出時とは逆に動くのです。

• タンク側の弁（吸入弁）：
  「開いて」、タンク内の水をシリンダーへ取り込む。
• ノズル側の弁（吐出弁）：
  「閉じて」、ノズル側からの逆流を防ぐ。

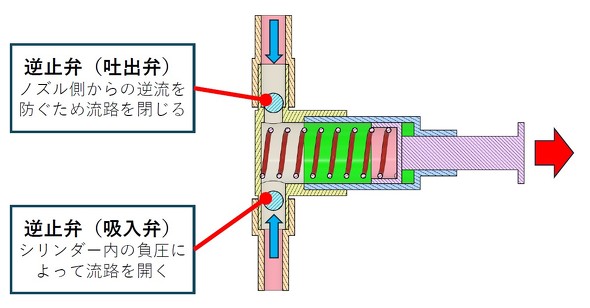

図8　ピストンを戻す（吸入行程）［クリックで拡大］

　吸入弁が開くことでタンク内の水がシリンダー内へ吸い込まれ、次の射出の準備が整います。

　このように、ピストンを押して離す動作と2つの弁の交互開閉によって、操作を繰り返すたびに水を発射できる仕組みです。

なぜ本体を接合しているのか？

　今回の分解で注目すべきは、「ネジが一切使われておらず、左右のボディーががっちりと接合されている」点です。ネジ留めではなく接合を選択する理由としては、以下のことが考えられます。

理由1：部品代／組み立て工数の徹底的な削減

　ネジを使う場合、ネジ本体の部品代に加え、ボス（ネジを受ける柱）の設計や、電動ドライバーなどでの締結工程（工数）が必要です。溶着（超音波溶着など）または接着剤で固定すれば、ネジや締結工程を省けるため、部品代と組み立て工数の削減につながります。

理由2：水漏れ防止（水密性の確保）

　前述の通り、この製品は「本体＝タンク」です。ネジ留めだけでは合わせ目から水が漏れてしまうため、ゴムパッキンなどを全周に挟む必要があります。左右の合わせ目を直接溶着／接着して“面で密着”させることで、本体の合わせ目に全周パッキンを使わずに水漏れを防ぐ構造を実現しています。

　子どものころに誰もが一度は遊んだことのあるプラスチックの水鉄砲。一見すると単なる安価なおもちゃですが、あらためて構造を観察してみると、その内部には「ピストンによる流体制御」と「組み立て工数を極限まで削ぎ落とす製造設計」が見事に融合していることが分かります。

• タンクと外観フレームの一体化でパーツ数を削減
• 逆止弁を用いたポンプ構造で確実な給水と射出
• ネジレスの接合構造で水漏れ防止と低コスト化を両立

　安く作るためにどこを共通化し、どう組み立てるか――。100円均一ショップに並ぶ製品には、設計者や製造現場の知恵が今も詰まっています。ぜひ、手元にあるクリアパーツのおもちゃをじっくりと眺めて、その中に隠された“仕組み”を感じてみてください！　（次回へ続く）
