　例えば、図4の板金をある部品にビス2本で固定する場合、左→右の順でビスを留める場合と、右→左の順で留める場合とでは、板金の位置が若干異なる。目視検査では、ビス留め順も位置ずれも判断できない。試作セットの試験はどちらかの留め順で組み立てているため、試作セットと量産品とでビスの留め順が異なれば、厳密に言えば量産品と同等品で試験をしていなかったことになる。

　しかしながら、ビスの留め順について設計で対応するとしても、図4のようにビス留め順の番号を刻印する程度であり、作業者によっては間違える可能性が残る。

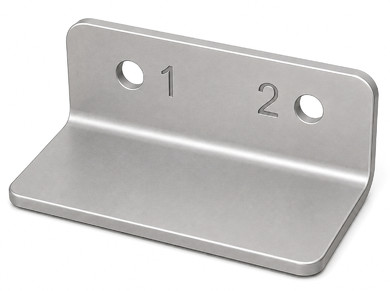

図4　板金部品にビス留め順が分かるように番号を刻印［クリックで拡大］

　このような場合は、現在ではカメラによって作業を常時監視する方法もある。図5のように、カメラ映像から作業者の骨格を推定して動きを認識し、作業者が間違った順番で作業するとシステムがアラームを発する。

図5　カメラで作業順や作業方法を常時監視する［クリックで拡大］

　以上のように、人間の作業や検査の能力には限界があるので、それを理解した上で生産設備を構築する必要がある。これらの問題は、量産前の試作セットを数台組み立てるときに見つけなければならない。しかし、試作では時間をかけて丁寧に組み立てるため、見つけられない場合もある。こうした問題を試作段階で見つけられなかったことは、設計者や組立メーカーの製造技術者に、製造性を見極めるためのスキルが不足していたことを示している。

設計／製造の対応判断を間違う

　ここからは、「製造性対応方法の判断力が低い」の項目になる。

　ここでいう製造性とは、製品を正しく組み立てやすいことだ。例えば、図6のように逆さまでも取り付いてしまう部品があったとする。まずは、逆さまには取り付けられないように設計する必要がある。しかし、そのような形状にするのが困難であったり、大幅に部品コストがアップしたりして設計で対応できない場合は、量産プロセスの製造技術（組み立て方法）で逆さまに取り付かないようにするしかない。

　対応方法としては、まず作業標準書にL字金具の方向性を図示し、工程内検査を行うことが必須だ。さらに、作業者がL字金具を指でつかむときに常に一定方向でしかつかめないようにしたり、治具を用いて逆さまに取り付かないようにしたりする。

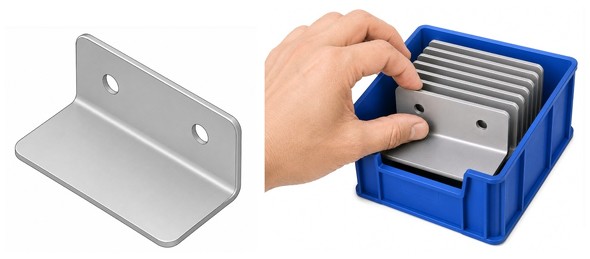

図6　逆さまでも取り付くL字板金（左）と、これを一定方向でしかつかめないようにするスタッキング箱［クリックで拡大］

　設計で対応すると部品コストがアップし、製造技術で対応すると設備の準備や治具費用が発生する。本来は、これらのコストを比較して対応方法を決めるのがよいが、いずれの対応方法でも多額のコストがかからないのであれば、以下の順番で対応するのが適切である。作業標準書への記載と工程内検査は必須だ。

（1）設計で対応：設計変更
（2）組み立て方法で対応：一定方向でしかつかめないようにする／治具を用いる

　上記の（1）（2）のどちらで対応するかは、いつも設計メーカーと組立メーカーでもめるところだ。設計者もしくは製造技術者の仕事が増えるからである。

　もし、中国などの海外や、外国人労働者の多い日本の組立メーカーで組み立てる場合は、（1）が基本であり、どのように作業しても逆さまに取り付かないようにすることだ。こうした製造現場では、作業者の自己判断や入れ替わりなどによって、作業方法が変化する可能性も考慮する必要がある。

　特に問題が起きやすいのは、日本で量産していた製品を中国に移管する場合だ。日本では、作業標準書と工程内検査だけの対応で問題は起こらなかったのに、そのままの工程と作業内容で中国に製造移管すると、問題が生じることがある。連載第6回の「作業標準書通りに作業しない」を参照してほしい。

　設計と量産を委託するODM（設計製造委託）の場合でも、問題は起きやすい。委託する企業は、まず絶対に逆さまに取り付かない（1）の方法で対応してほしいと依頼する。しかし、ODMメーカーは設計変更や金型変更に費用が発生するため、これを断る。では、（2）の治具で対応してほしいと依頼しても、費用が発生すると再び断り、作業標準書と工程内検査で十分だと主張する。契約でODM費用があらかじめ決まっている場合は、このようになりやすい。

　しかし、このような場合は、委託する企業が設計変更を必要と判断すれば、断固として要求すべきである。もし不良品が市場に流出すれば、その対処費用が上記（1）（2）の対応費用を上回ることも多く、委託する企業がその費用を負担する場合もあるからだ。　（次回へ続く）
