“デジタル魚拓”を生きたデータに、3Dスキャン後に待つCAD化の壁：リバースエンジニアリングの今を考える【後編】（2/2 ページ）

[落合孝明／モールドテック，MONOist]

4．CAD化は簡単にできるのか――求められる「並走」の技術

　「ボタン一つで自動的にきれいなソリッドデータに変換してくれるAI（人工知能）やソフトはないの？」と思われるかもしれません。結論から言うと、AIや専用ソフトによる自動化は確かに進んでいますが、設計意図まで正確に反映したCADモデルを完全自動で作成することは、依然として困難です。

　自動で平面／円筒／穴などを認識し、ある程度のCAD化まで支援できるソフトもあります。ただし、最終的な設計意図の判断やモデルの完成には、人の知識と経験が欠かせません。

　製品の機能や組み立ての関係を考慮し、どこを基準（データム）にして、どこに公差を設定するかを判断するには、高度な「設計／製造の知識」が不可欠だからです。

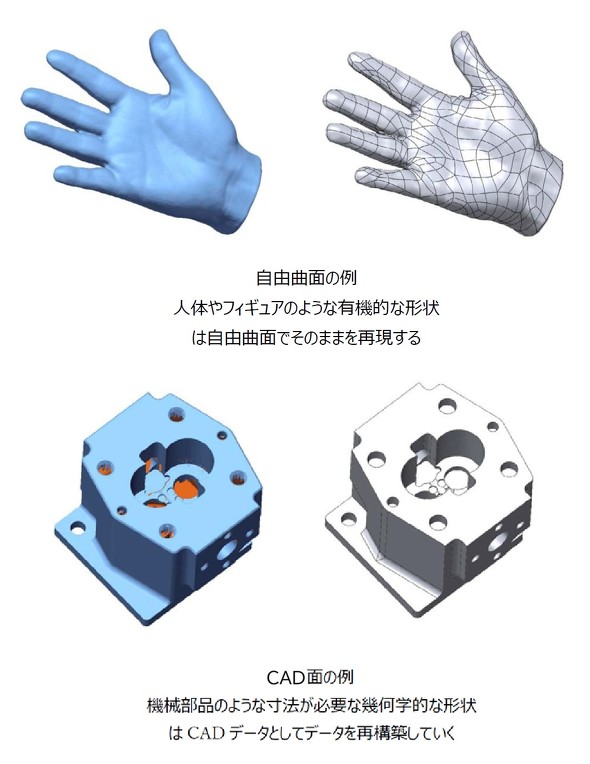

図4　自由曲面とCAD面の例［クリックで拡大］

　リバースエンジニアリングは、単なるデータのコンバート（変換）作業ではありません。

　例えば、当社（モールドテック）でも、さまざまな業界でリバースエンジニアリングの実績がありますが、単に預かった現物をスキャンしてデータを出力するだけではなく、

• この部品はどこに取り付けられるのか？
• 次回のロットでは、どこの強度を上げたいのか？

といった対話をクライアントと徹底的に重ねます。スキャンデータや現物の状態、ヒアリング内容を基に、「本来の設計意図」を推定し、「将来の設計変更や改良につながるポイント」を見抜くことで、最適なCADデータへと落とし込むことができるのです。

　リバースエンジニアリングの真の価値は、最新のスキャナーという“道具”のスペックではなく、データの裏側にある“モノづくりの文脈を読み解くエンジニアの目”にこそあると言えます。

まとめ：データ処理の本質を知り、開発を加速させよう

　前後編の2回にわたり、3Dスキャンからリバースエンジニアリングのデータ処理までを解説してきました。以下にポイントをまとめます。

1. スキャンデータは、そのままでは一般的なCADのパラメトリック編集には適さない
2. 設計／製造に活用するには、多くの場合、サーフェイスやソリッドへの変換が必要
3. 自動変換だけでなく、設計意図をくみ取った「編集可能なCADモデル」の構築が不可欠
4. 真のリバースエンジニアリングには、設計／製造に対する造詣が必要

　これからリバースエンジニアリングに取り組む方は、ぜひ「スキャンした先にあるデータ処理」を見据えて、最適な機種選定、プロセスやパートナー選びを検討してみてください。会社に眠る図面のない資産や、職人のノウハウが、デジタルの力で最先端の“生きたデータ”としてよみがえるはずです。
