産業用途で本当に使える3Dスキャンとは？ リバースエンジニアリングの勘所：リバースエンジニアリングの今を考える【前編】（1/2 ページ）

3Dスキャナーの普及によって、現物を容易にデータ化できる時代になった。しかし、産業用途で本当に使えるリバースエンジニアリングを実現するには、単なるスキャン技術だけでなく、設計意図を読み解く知識と経験が欠かせない。本特集では前後編の2回にわたり、リバースエンジニアリングの基礎から実務までを解説する。前編となる今回は、主要な3Dスキャナーの特徴と選定ポイント、そして現場で直面する課題について整理する。

[落合孝明／モールドテック，MONOist]

　筆者はモールドテックという会社で主に設計に携わっています。MONOistでは、金型や樹脂設計、100円均一の商品からモノの仕組みを考える連載などを執筆しています。

　普段、樹脂製品や金型／治具など、多岐にわたる設計を手掛けていますが、最近、特に増えてきているのが「リバースエンジニアリング」に関する相談です。リバースエンジニアリングは、失われた設計図の復元から最新製品の解析、さらには医療機器の開発まで、幅広い分野で活用されています。

　今回は2回にわたり、リバースエンジニアリングの本質と実務について解説します。【前編】となる今回は、リバースエンジニアリングの定義と、その入り口となる「3Dスキャナー」の最新事情について深掘りしていきます。

1．リバースエンジニアリングとは

　通常、モノづくりは「設計図（図面やCADデータ）」があり、それに基づいて製品を作る「フォワード（順行）エンジニアリング」の形で進められます。

　これに対し、リバースエンジニアリングとは、現物（製品や部品）からその構造や設計意図、寸法などを読み取り、CADデータや図面に落とし込む手法を指します。いわば、「完成品から設計図を導き出す」という逆転の発想です。かつては、ノギスやマイクロメーターなどを用いた手計測が主流でした。現在では、高精度な3Dスキャナーを用いることで、複雑な曲面もデジタルデータ化できるようになっています。

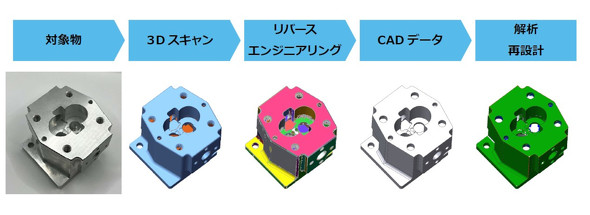

図1　リバースエンジニアリングの流れ［クリックで拡大］

2．リバースエンジニアリングが使われる場所

　リバースエンジニアリングは、単なる「コピー」のための技術ではありません。現代の製造業においては、以下のような場面で欠かせない技術となっています。

（1）設計資産のデジタル化：

　図面が残っていない古い金型や部品をデータ化し、再製作を可能にします。

（2）競合分析（ベンチマーキング）：

　他社製品の構造を解析し、自社製品の改良に役立てます。

（3）現物合わせの設計：

　クルマの外装に合わせたカスタムパーツの開発や、人体にフィットする医療用具／福祉用具の設計など、デジタルデータ化された「現物」をベースにした設計が行われています。

（4）品質管理／検査：

　実際に製作された製品をスキャンし、元のCADデータと比較することで誤差を可視化します。また、取得したデータを基に、流体解析や構造解析などのシミュレーションを行うことも可能です。

　以上が、リバースエンジニアリングが使われる主なシーンとなります。

　また最近では、AI（人工知能）の進化によって製造プロセスの自動化が進む一方で、現場での「現物との対話」や、顧客の課題に寄り添う姿勢の重要性が増しています。リバースエンジニアリングは、その起点となる重要な役割を担っています。

3．スキャナーの種類と特徴

　3Dスキャニングでは、用途や対象物に応じて最適なデバイスを選ぶ必要があります。技術的には、大きく「物理的に触れるか」「光を当てるか」「透過させるか」という3つのアプローチに分類されます。

　それぞれの特性を理解し、対象物の材質や大きさに合わせて最適なデバイスを選択することが、リバースエンジニアリングの第一歩となります。特に、高精度な計測が求められる産業用途では、光の干渉や反射特性への理解が重要です。

　以下に、主要な3Dスキャナーの種類と特徴をまとめました。

大分類	方式／光源	形態（ハンディー／据え置き）	特徴とメリット	注意点
接触式	物理プローブ	主に据え置き（3次元測定機）	先端の球体で直接触れて測定するため、寸法精度が極めて高い	測定に時間がかかる。柔らかいものや複雑な微細形状は測定できない
非接触式	青色レーザー	ハンディー／アーム型	高輝度レーザーを使用し、光沢面や黒いワークでも反射を抑えて高精度に測定できる	表面形状しか取得できない。透明体には反射防止スプレーが必要な場合がある
	青色LED（パターン投影）	据え置き／3次元測定機取り付け	格子状の光を投影し、一括で面を捉える。小型部品の精密スキャンに強い	環境光（外光）の影響を受けやすく、暗室や安定した環境での測定が望ましい
	赤外線／LiDAR	ハンディー／モバイル	構造物や空間など、大型対象物を高速にスキャンできる	精度はミリ単位となることが多く、産業用の精密部品設計には不向き
X線CT	X線（透過）	据え置き（ボックス型）	内部構造を破壊せず取得できる。部品の肉厚や内部空洞、組み付け状態を可視化できる	装置が非常に高価かつ大型。金属の厚みや密度によってはX線が透過しない
表1　主要な3Dスキャナーの種類と特徴

図2　据え置きタイプ（左）とハンディータイプ（右）の製品イメージ［クリックで拡大］
