　renueは2026年5月1日、図面SaaS「Drawing Agent」の機能アップデートを発表した。新たに、AI（人工知能）エージェントが入力図面に適したツールを選択して読図するエージェント型アーキテクチャを導入。また、図面データが少ない状況での設計に対応するため、最小限の設計情報から2D図面を生成する基盤機能も実装した。

　Drawing Agentは、2D図面画像をアップロードするだけで3Dモデルを自動生成できるWebアプリケーションだ。CADオペレーターが数時間かけて変換していた作業を、CADソフトウェアの操作スキルがなくても数分で実行できる。

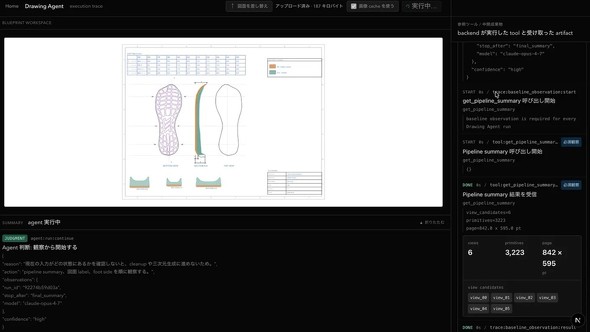

「Drawing Agent」の画面イメージ［クリックで拡大］出所：renue

　今回のアップデートでは、読図処理に「Claude Opus 4.6」を中核としたAIエージェントと「Claude Agent SDK」によるツール選択の仕組みを追加。輪郭抽出や寸法読み取りといったプロセスをツール化し、エージェントが状況に応じた呼び出し順序を判断する。これにより、スクリプトを書き換えることなく、新しい図面パターンに対応できる。

　3Dモデリングソフトウェア「Rhinoceros」の機能をツール化し、曲面処理やパーツ分割処理などの機能をDrawing Agentから呼び出せるようになった。出力形式は、Rhinocerosと連携する「.3dm」「.STEP」「.dxf」のほか、Webブラウザ上で即時プレビュー可能な「GLB」「STL」にも対応する。

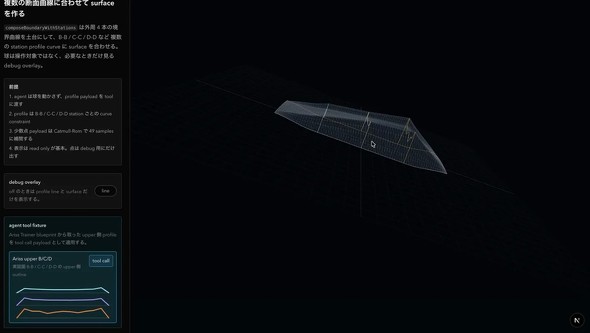

3Dモデリングソフトウェアのツール化［クリックで拡大］出所：renue

　さらに、設計に必要な最低限の情報を整理し、そこから2D図面を自動生成する基盤を構築。生成図面は、エージェント本体の対応範囲拡大の検証用データとしても活用できる。設計から3D化までをDrawing Agentだけで進められるため、市販データの購入や図面探索に依存していた工程を、自社で完結できる。

2D図面の自動生成基盤［クリックで拡大］出所：renue

　アップデートに合わせて、ユーザーからの修正や指摘をエージェントの判断材料として取り込む仕組みも整備する。読図エージェントが検出した外形境界や方向矢印をUI上で修正できるインタラクティブな編集機能や、蓄積した修正履歴と処理結果をエージェントの判断ロジックやツール群の改善に還元する自己改善ループを構築する。

　今後は、ツール群の拡充と2D図面の自動生成基盤の整備を進める。中期的には、設計支援から積算、3D化までを一気通貫で扱えるプラットフォームへと拡張する計画だ。
