5．データ設計

5.1 データ設計とは

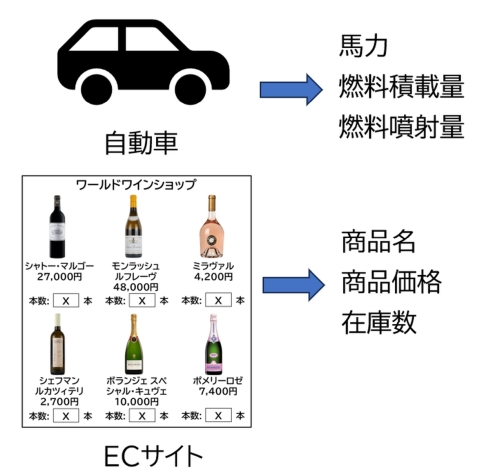

　世の中にさまざまな製品がありますが、それぞれに特有のデータが存在します（図4）。

図4　製品特有のデータ［クリックで拡大］

　自動車ならば、車両制御に必要な物理定数など、ECサイトならば、商品価格や在庫数などの商品データがあるでしょう。

　データ設計では、システムが扱うデータを整理し、その構造や関係性を定義する作業です。

　今回は、イントロダクションとして、ECサイトにおける商品の登録／購入に関わる一連のサイクルを題材として、データを整理し、データの流れをイメージしましょう。

5.2 必要なデータの把握

　過去2回の画面設計から、必要なデータを把握します。

• 商品名
• 商品画像
• 商品価格
• 在庫数
• 氏名（過去記事で抜けてましたが……）
• 住所
• 支払方法
• 合計金額

　ここから、似たもの同士でまとめます。筆者は、下記に示す通り、「商品データ」と「注文データ」にまとめました。

• 商品データ
  • 商品名
  • 商品画像
  • 商品価格
  • 在庫数

• 注文データ
  • 氏名
  • 住所
  • 支払方法
  • 合計金額

　似たデータをまとめていくと、おおよそ上記のようになるでしょうが、正解はありません。例えば、商品名と在庫数は似ているようで似ていないと判断し、「商品データ」と「商品詳細データ」と分けてもよいでしょう。

5.3 データの流れをイメージする

　次に、まとめたデータがどのように変わるかイメージ図で整理します（イメージできるなら飛ばしてもOK）。

5.3.1 イメージ図（その1）

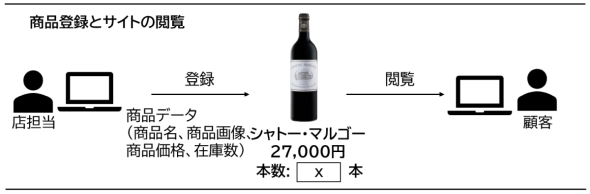

　図5は、商品登録とサイトの閲覧に関するイメージ図です。

図5　商品登録とサイトの閲覧に関するイメージ図［クリックで拡大］

　店担当が商品データをサイトに登録します。例えば、下記の通りです。

• 商品名：シャトー・マルゴー
• 商品画像：margaux_picture.jpg
• 商品価格：27000
• 在庫数：10本

　商品データを基に、サイトに商品を表示します。顧客は、その商品を閲覧し、購入するか判断します。

5.3.2 イメージ図（その2）

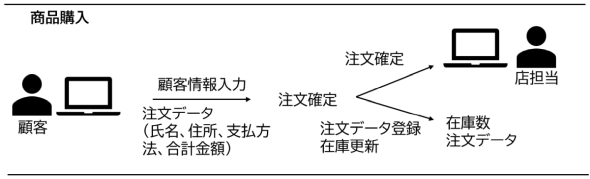

　商品購入に関するイメージ図を図6に示します。

図6　商品購入に関する概念図［クリックで拡大］

　顧客は、商品の購入時に顧客情報を入力します。

• 氏名：山田一郎
• 住所：東京都港区10丁目10番地
• 支払方法：代引き

　注文確定すると、顧客が入力した注文データを保存します。その後、在庫数を減らせば完了です。

5．終わりに

　今回は、データ設計のイントロダクションとして、処理とデータの関係性と、ECサイトを題材として、データとその流れについて整理してみました。

　プログラムは、処理とデータの組み合わせで成り立っているため、どちらも整理する必要があります。データ設計の第一歩は、どのデータが必要で、どのように変わるか把握することです。（次回に続く）
